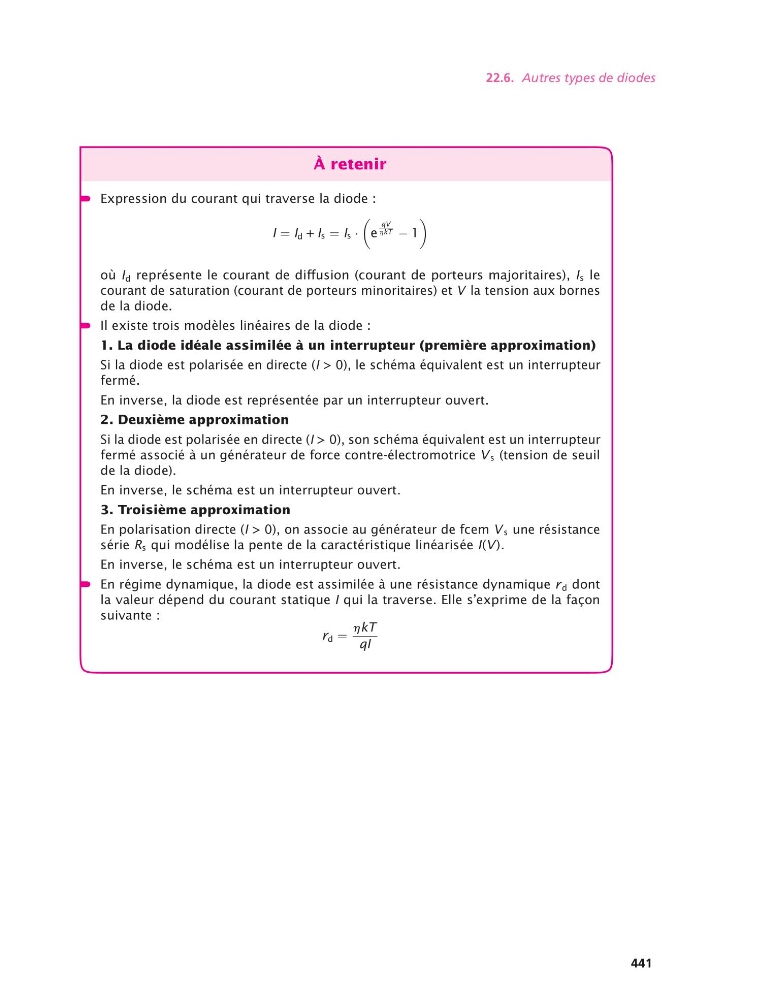

22.6. Autres types de diodes
À retenir
Expression du courant qui traverse la diode :
I = I d + Is = Is ·
e
qV
hkT − 1
où I d représente le courant de diffusion (courant de porteurs majoritaires), Is le
courant de saturation (courant de porteurs minoritaires) et V la tension aux bornes
de la diode.
Il existe trois modèles linéaires de la diode :
1. La diode idéale assimilée à un interrupteur (première approximation)
Si la diode est polarisée en directe (I > 0), le schéma équivalent est un interrupteur
fermé.
En inverse, la diode est représentée par un interrupteur ouvert.
2. Deuxième approximation
Si la diode est polarisée en directe (I > 0), son schéma équivalent est un interrupteur
fermé associé à un générateur de force contre-électromotrice V s (tension de seuil
de la diode).
En inverse, le schéma est un interrupteur ouvert.
3. Troisième approximation
En polarisation directe (I > 0), on associe au générateur de fcem V s une résistance
série Rs qui modélise la pente de la caractéristique linéarisée I(V ).
En inverse, le schéma est un interrupteur ouvert.
En régime dynamique, la diode est assimilée à une résistance dynamique r d dont
la valeur dépend du courant statique I qui la traverse. Elle s’exprime de la façon
suivante :
r d =
hkT
qI
441
