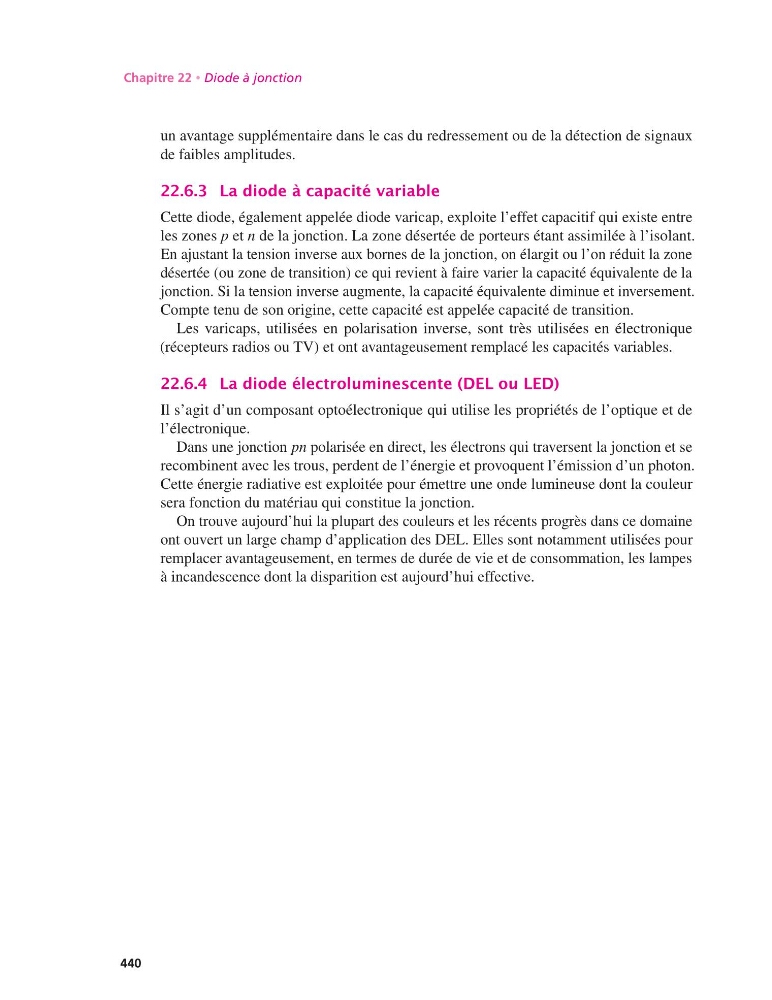

Chapitre 22 • Diode à jonction
un avantage supplémentaire dans le cas du redressement ou de la détection de signaux
de faibles amplitudes.
22.6.3 La diode à capacité variable
Cette diode, également appelée diode varicap, exploite l’effet capacitif qui existe entre
les zones p et n de la jonction. La zone désertée de porteurs étant assimilée à l’isolant.
En ajustant la tension inverse aux bornes de la jonction, on élargit ou l’on réduit la zone
désertée (ou zone de transition) ce qui revient à faire varier la capacité équivalente de la
jonction. Si la tension inverse augmente, la capacité équivalente diminue et inversement.
Compte tenu de son origine, cette capacité est appelée capacité de transition.
Les varicaps, utilisées en polarisation inverse, sont très utilisées en électronique
(récepteurs radios ou TV) et ont avantageusement remplacé les capacités variables.
22.6.4 La diode électroluminescente (DEL ou LED)
Il s’agit d’un composant optoélectronique qui utilise les propriétés de l’optique et de
l’électronique.
Dans une jonction pn polarisée en direct, les électrons qui traversent la jonction et se
recombinent avec les trous, perdent de l’énergie et provoquent l’émission d’un photon.
Cette énergie radiative est exploitée pour émettre une onde lumineuse dont la couleur
sera fonction du matériau qui constitue la jonction.
On trouve aujourd’hui la plupart des couleurs et les récents progrès dans ce domaine
ont ouvert un large champ d’application des DEL. Elles sont notamment utilisées pour
remplacer avantageusement, en termes de durée de vie et de consommation, les lampes
à incandescence dont la disparition est aujourd’hui effective.
440
