22.6. Autres types de diodes
• On remarque sur la figure 22.7 que lorsque le courant dans la diode augmente
(déplacement vers la zone linéaire de la caractéristique I(V )), la résistance dynamique
r d tend à se confondre avec la résistance statique série Rs issue de la troisième
approximation. Dans ce cas, le modèle linéaire de la diode peut suffire, que l’on soit
dans le cas d’une étude statique ou dynamique.
22.6 AUTRES TYPES DE DIODES
22.6.1 La diode Zéner
La diode Zéner est une diode conçue pour fonctionner dans la zone de claquage contrairement aux diodes petit signal et de redressement qui sont utilisées pour transformer
une tension alternative (le secteur EDF 50 Hz par exemple) en une tension continue. La
tension inverse est alors notée V z et elle est particulièrement exploitée pour la régulation
de tension. La tension de seuil demeure autour de 0,7 V. La figure 22.8 représente sa
caractéristique et les symboles couramment utilisés.
I D
V D
DI D
V 0
V Z
_
DV Z
anode
cathode
)
b
(
)
a
(

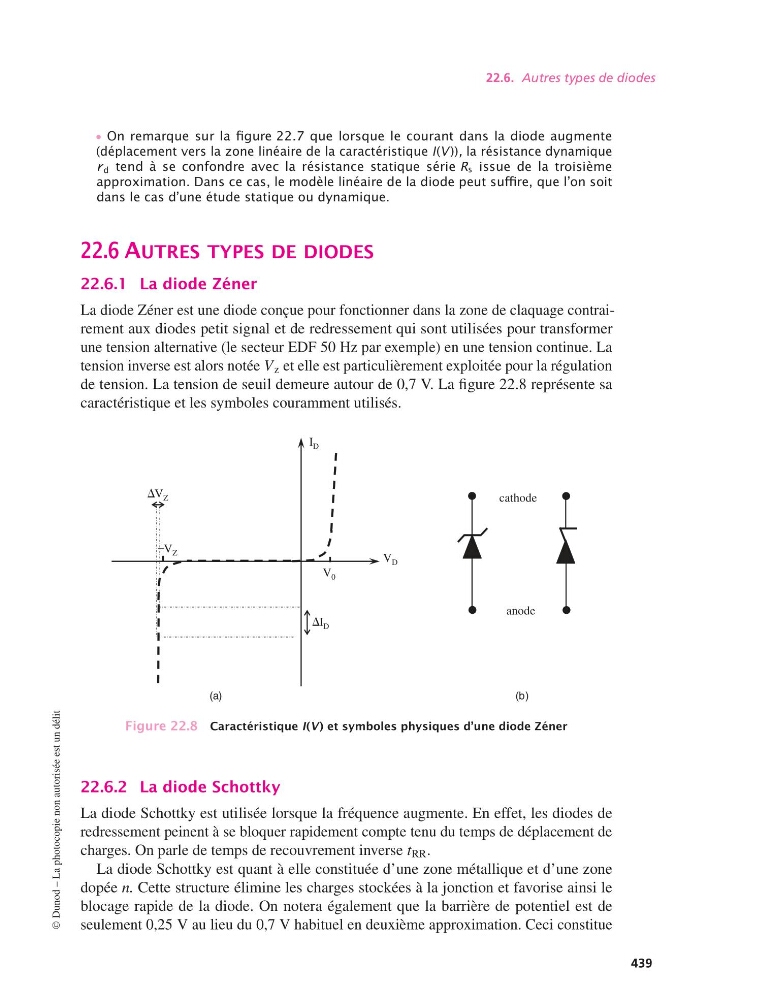

Figure 22.8 Caractéristique I(V ) et symboles physiques d’une diode Zéner
22.6.2 La diode Schottky
La diode Schottky est utilisée lorsque la fréquence augmente. En effet, les diodes de
redressement peinent à se bloquer rapidement compte tenu du temps de déplacement de
charges. On parle de temps de recouvrement inverse t RR .
La diode Schottky est quant à elle constituée d’une zone métallique et d’une zone
dopée n. Cette structure élimine les charges stockées à la jonction et favorise ainsi le
blocage rapide de la diode. On notera également que la barrière de potentiel est de
seulement 0,25 V au lieu du 0,7 V habituel en deuxième approximation. Ceci constitue
©
