22.5. Fonctionnement en régime dynamique
chapitre. Pour simplifier les calculs, il est possible d’utiliser l’un des trois modèles de
diode. Nous allons ici déterminer graphiquement ce point de fonctionnement en considérant la caractéristique réelle de la diode. De ce fait, il s’agira du point de fonctionnement
statique exact du circuit sans approximation.
Le montage est représenté sur la figure 22.6. La résistance R est utilisée pour limiter le
courant dans la diode placée en série. L’ensemble étant alimenté à l’aide d’un générateur
de tension continue E.
I
V
E
R
I
V
Point de foncƟonnement
E
E/R
Q
I Q
V Q

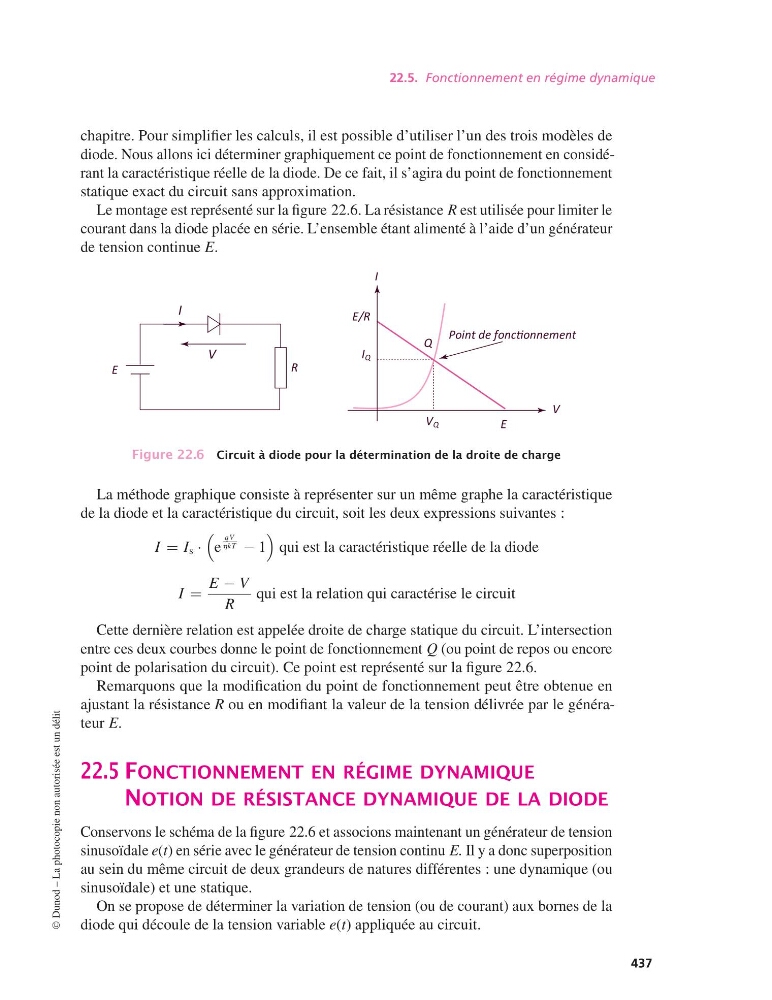

Figure 22.6 Circuit à diode pour la détermination de la droite de charge
La méthode graphique consiste à représenter sur un même graphe la caractéristique
de la diode et la caractéristique du circuit, soit les deux expressions suivantes :
I = I s ·
e
qV
hkT − 1
qui est la caractéristique réelle de la diode
I =
E − V
R
qui est la relation qui caractérise le circuit
Cette dernière relation est appelée droite de charge statique du circuit. L’intersection
entre ces deux courbes donne le point de fonctionnement Q (ou point de repos ou encore
point de polarisation du circuit). Ce point est représenté sur la figure 22.6.
Remarquons que la modification du point de fonctionnement peut être obtenue en
ajustant la résistance R ou en modifiant la valeur de la tension délivrée par le générateur E.
22.5 FONCTIONNEMENT EN RÉGIME DYNAMIQUE
NOTION DE RÉSISTANCE DYNAMIQUE DE LA DIODE
Conservons le schéma de la figure 22.6 et associons maintenant un générateur de tension
sinusoïdale e(t) en série avec le générateur de tension continu E. Il y a donc superposition
au sein du même circuit de deux grandeurs de natures différentes : une dynamique (ou
sinusoïdale) et une statique.
On se propose de déterminer la variation de tension (ou de courant) aux bornes de la
diode qui découle de la tension variable e(t) appliquée au circuit.
©
