22.3. Linéarisation de la caractéristique tension-courant — Modèles de la diode
V
Id
I
V
Polarisation inverse
Polarisation directe

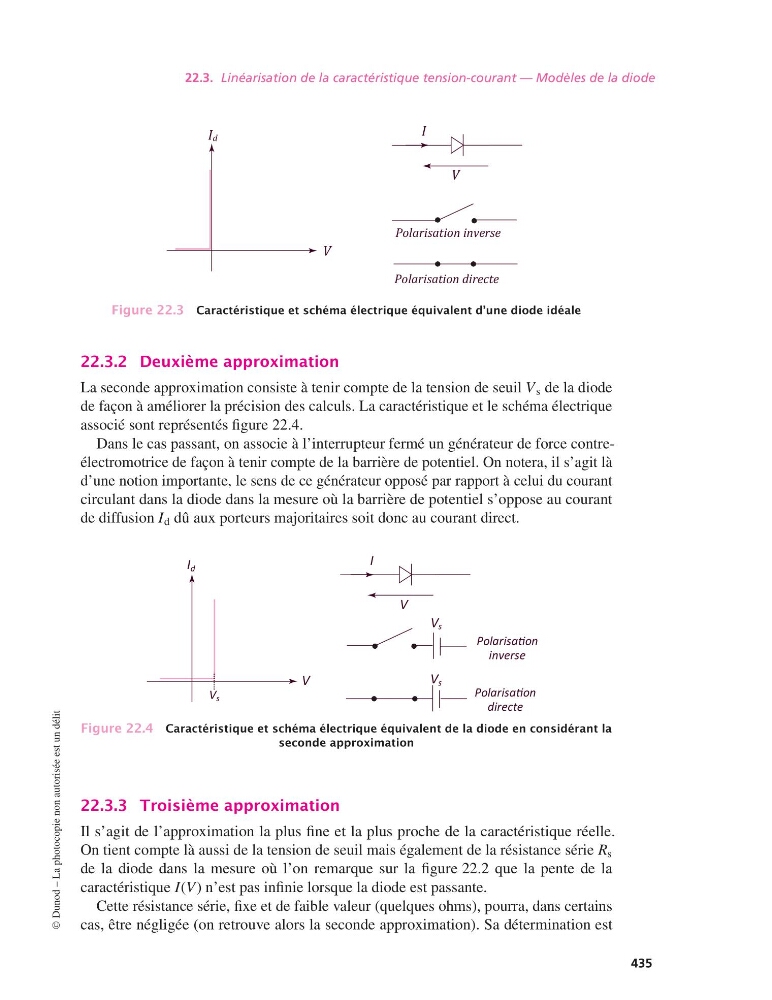

Figure 22.3 Caractéristique et schéma électrique équivalent d’une diode idéale
22.3.2 Deuxième approximation
La seconde approximation consiste à tenir compte de la tension de seuil V s de la diode
de façon à améliorer la précision des calculs. La caractéristique et le schéma électrique
associé sont représentés figure 22.4.
Dans le cas passant, on associe à l’interrupteur fermé un générateur de force contreélectromotrice de façon à tenir compte de la barrière de potentiel. On notera, il s’agit là
d’une notion importante, le sens de ce générateur opposé par rapport à celui du courant
circulant dans la diode dans la mesure où la barrière de potentiel s’oppose au courant
de diffusion I d dû aux porteurs majoritaires soit donc au courant direct.
V
I d
I
V
PolarisaƟon
inverse
PolarisaƟon
directe
V s
V s
V s
Figure 22.4 Caractéristique et schéma électrique équivalent de la diode en considérant la
seconde approximation
22.3.3 Troisième approximation
Il s’agit de l’approximation la plus fine et la plus proche de la caractéristique réelle.
On tient compte là aussi de la tension de seuil mais également de la résistance série R s
de la diode dans la mesure où l’on remarque sur la figure 22.2 que la pente de la
caractéristique I(V) n’est pas infinie lorsque la diode est passante.
Cette résistance série, fixe et de faible valeur (quelques ohms), pourra, dans certains
cas, être négligée (on retrouve alors la seconde approximation). Sa détermination est
©
Dunod – La photocopie non autorisée est un délit
435
“Gautron_9782100543007” (Col. : ScienceSup3-193x250) — 2010/6/15 — 17:13 — page 435 — #445
i
i
i
i
V
Id
I
V
Polarisation inverse
Polarisation directe
Figure 22.3 Caractéristique et schéma électrique équivalent d’une diode idéale
22.3.2 Deuxième approximation
La seconde approximation consiste à tenir compte de la tension de seuil V s de la diode
de façon à améliorer la précision des calculs. La caractéristique et le schéma électrique
associé sont représentés figure 22.4.
Dans le cas passant, on associe à l’interrupteur fermé un générateur de force contreélectromotrice de façon à tenir compte de la barrière de potentiel. On notera, il s’agit là
d’une notion importante, le sens de ce générateur opposé par rapport à celui du courant
circulant dans la diode dans la mesure où la barrière de potentiel s’oppose au courant
de diffusion I d dû aux porteurs majoritaires soit donc au courant direct.
V
I d
I
V
PolarisaƟon
inverse
PolarisaƟon
directe
V s
V s
V s
Figure 22.4 Caractéristique et schéma électrique équivalent de la diode en considérant la
seconde approximation
22.3.3 Troisième approximation
Il s’agit de l’approximation la plus fine et la plus proche de la caractéristique réelle.
On tient compte là aussi de la tension de seuil mais également de la résistance série R s
de la diode dans la mesure où l’on remarque sur la figure 22.2 que la pente de la
caractéristique I(V) n’est pas infinie lorsque la diode est passante.
Cette résistance série, fixe et de faible valeur (quelques ohms), pourra, dans certains
cas, être négligée (on retrouve alors la seconde approximation). Sa détermination est
©
