Chapitre 22 • Diode à jonction
cathode
anode
V
I
effet
d'avalanche
0
0,7 V
sens
direct
sens
inverse
quelques µA
I
V

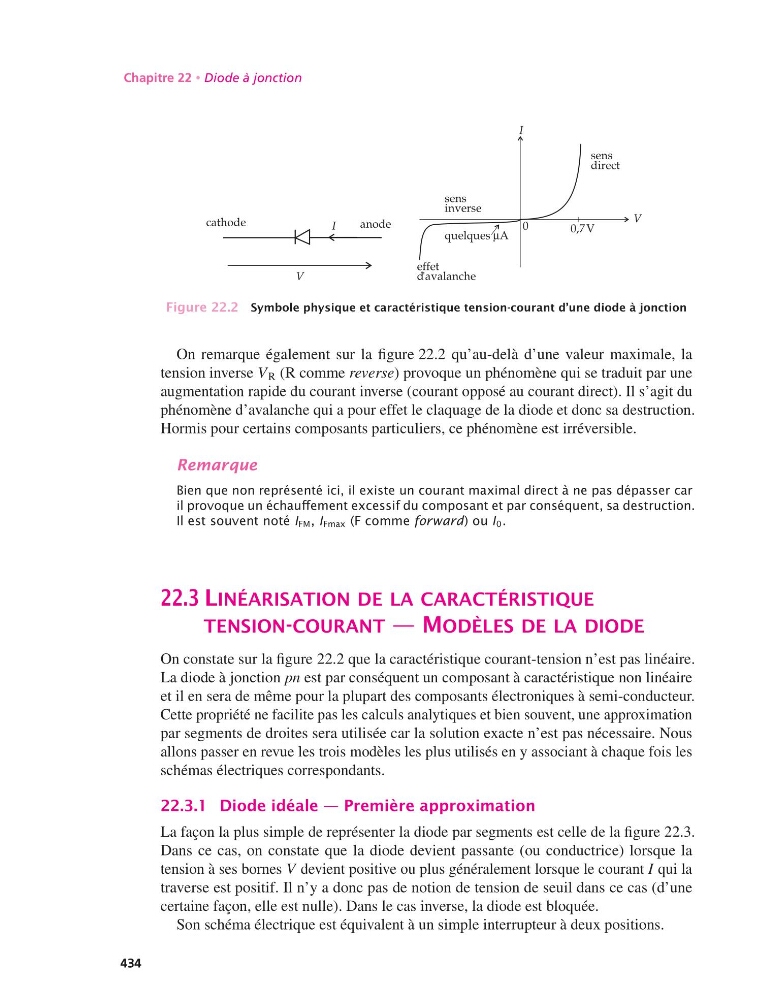

Figure 22.2 Symbole physique et caractéristique tension-courant d’une diode à jonction
On remarque également sur la figure 22.2 qu’au-delà d’une valeur maximale, la
tension inverse V R (R comme reverse) provoque un phénomène qui se traduit par une
augmentation rapide du courant inverse (courant opposé au courant direct). Il s’agit du
phénomène d’avalanche qui a pour effet le claquage de la diode et donc sa destruction.
Hormis pour certains composants particuliers, ce phénomène est irréversible.
Remarque
Bien que non représenté ici, il existe un courant maximal direct à ne pas dépasser car
il provoque un échauffement excessif du composant et par conséquent, sa destruction.
Il est souvent noté I FM , I Fmax (F comme forward) ou I 0 .
22.3 LINÉARISATION DE LA CARACTÉRISTIQUE
TENSION-COURANT — MODÈLES DE LA DIODE
On constate sur la figure 22.2 que la caractéristique courant-tension n’est pas linéaire.
La diode à jonction pn est par conséquent un composant à caractéristique non linéaire
et il en sera de même pour la plupart des composants électroniques à semi-conducteur.
Cette propriété ne facilite pas les calculs analytiques et bien souvent, une approximation
par segments de droites sera utilisée car la solution exacte n’est pas nécessaire. Nous
allons passer en revue les trois modèles les plus utilisés en y associant à chaque fois les
schémas électriques correspondants.
22.3.1 Diode idéale — Première approximation
La façon la plus simple de représenter la diode par segments est celle de la figure 22.3.
Dans ce cas, on constate que la diode devient passante (ou conductrice) lorsque la
tension à ses bornes V devient positive ou plus généralement lorsque le courant I qui la
traverse est positif. Il n’y a donc pas de notion de tension de seuil dans ce cas (d’une
certaine façon, elle est nulle). Dans le cas inverse, la diode est bloquée.
Son schéma électrique est équivalent à un simple interrupteur à deux positions.
434
“Gautron_9782100543007” (Col. : ScienceSup3-193x250) — 2010/6/15 — 17:13 — page 434 — #444
i
i
i
i
cathode
anode
V
I
effet
d'avalanche
0
0,7 V
sens
direct
sens
inverse
quelques µA
I
V
Figure 22.2 Symbole physique et caractéristique tension-courant d’une diode à jonction
On remarque également sur la figure 22.2 qu’au-delà d’une valeur maximale, la
tension inverse V R (R comme reverse) provoque un phénomène qui se traduit par une
augmentation rapide du courant inverse (courant opposé au courant direct). Il s’agit du
phénomène d’avalanche qui a pour effet le claquage de la diode et donc sa destruction.
Hormis pour certains composants particuliers, ce phénomène est irréversible.
Remarque
Bien que non représenté ici, il existe un courant maximal direct à ne pas dépasser car
il provoque un échauffement excessif du composant et par conséquent, sa destruction.
Il est souvent noté I FM , I Fmax (F comme forward) ou I 0 .
22.3 LINÉARISATION DE LA CARACTÉRISTIQUE
TENSION-COURANT — MODÈLES DE LA DIODE
On constate sur la figure 22.2 que la caractéristique courant-tension n’est pas linéaire.
La diode à jonction pn est par conséquent un composant à caractéristique non linéaire
et il en sera de même pour la plupart des composants électroniques à semi-conducteur.
Cette propriété ne facilite pas les calculs analytiques et bien souvent, une approximation
par segments de droites sera utilisée car la solution exacte n’est pas nécessaire. Nous
allons passer en revue les trois modèles les plus utilisés en y associant à chaque fois les
schémas électriques correspondants.
22.3.1 Diode idéale — Première approximation
La façon la plus simple de représenter la diode par segments est celle de la figure 22.3.
Dans ce cas, on constate que la diode devient passante (ou conductrice) lorsque la
tension à ses bornes V devient positive ou plus généralement lorsque le courant I qui la
traverse est positif. Il n’y a donc pas de notion de tension de seuil dans ce cas (d’une
certaine façon, elle est nulle). Dans le cas inverse, la diode est bloquée.
Son schéma électrique est équivalent à un simple interrupteur à deux positions.
