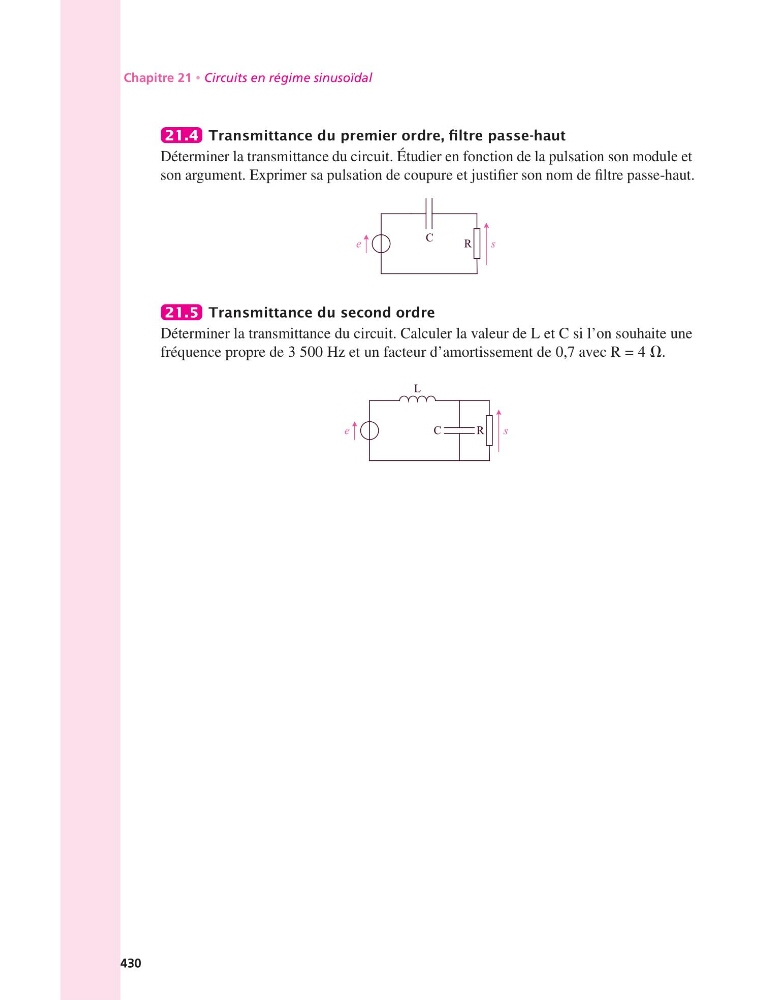

Chapitre 21 • Circuits en régime sinusoïdal
21.4 Transmittance du premier ordre, filtre passe-haut
Déterminer la transmittance du circuit. Étudier en fonction de la pulsation son module et
son argument. Exprimer sa pulsation de coupure et justifier son nom de filtre passe-haut.
R
s
e
C
21.5 Transmittance du second ordre
Déterminer la transmittance du circuit. Calculer la valeur de L et C si l’on souhaite une
fréquence propre de 3 500 Hz et un facteur d’amortissement de 0,7 avec R = 4 V.
R
C
L
s
e
430
