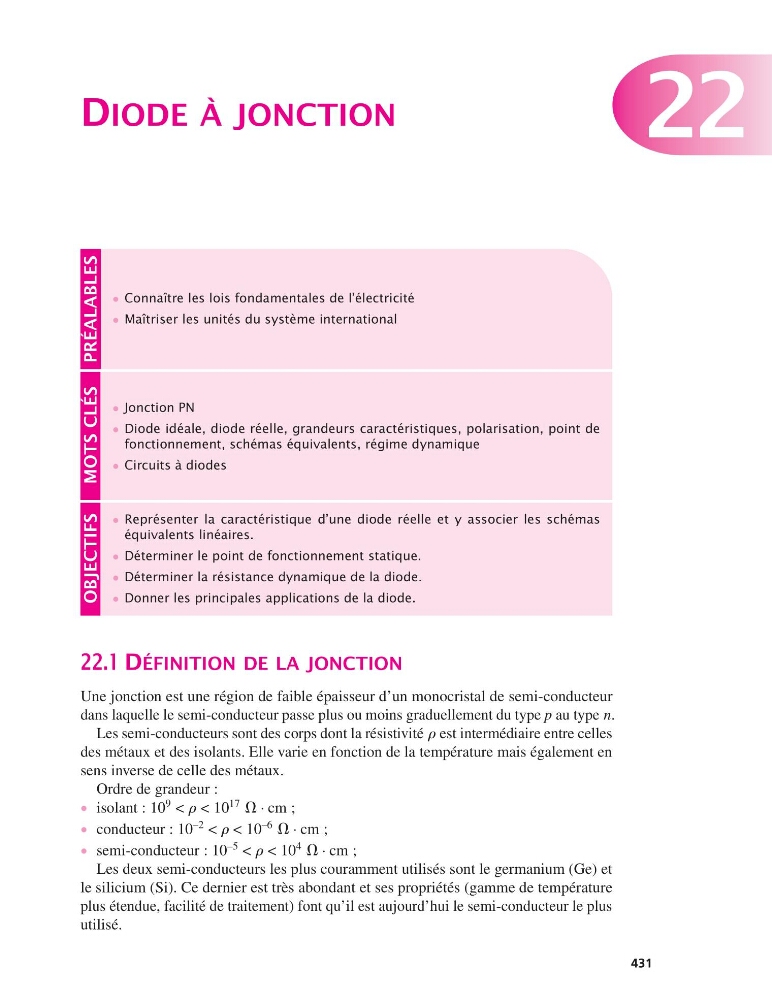

22
DIODE À JONCTION
PRÉALABLES
• Connaître les lois fondamentales de l’électricité
• Maîtriser les unités du système international
MOTS CLÉS
• Jonction PN
• Diode idéale, diode réelle, grandeurs caractéristiques, polarisation, point de
fonctionnement, schémas équivalents, régime dynamique
• Circuits à diodes
OBJECTIFS
• Représenter la caractéristique d’une diode réelle et y associer les schémas
équivalents linéaires.
• Déterminer le point de fonctionnement statique.
• Déterminer la résistance dynamique de la diode.
• Donner les principales applications de la diode.
22.1 DÉFINITION DE LA JONCTION
Une jonction est une région de faible épaisseur d’un monocristal de semi-conducteur
dans laquelle le semi-conducteur passe plus ou moins graduellement du type p au type n.
Les semi-conducteurs sont des corps dont la résistivité r est intermédiaire entre celles
des métaux et des isolants. Elle varie en fonction de la température mais également en
sens inverse de celle des métaux.
Ordre de grandeur :
• isolant : 10
9 < r < 10
17 V · cm ;
• conducteur : 10
–2 < r < 10
–6 V · cm ;
• semi-conducteur : 10
–5 < r < 10
4 V · cm ;
Les deux semi-conducteurs les plus couramment utilisés sont le germanium (Ge) et
le silicium (Si). Ce dernier est très abondant et ses propriétés (gamme de température
plus étendue, facilité de traitement) font qu’il est aujourd’hui le semi-conducteur le plus
utilisé.
431
