Chapitre 21 • Circuits en régime sinusoïdal
Le module admet un maximum si 0 < m <
√
2/2 ≈ 0,7 ; ce maximum se produit
pour la pulsation réduite, l’expression de x M est
x M =
1 − 2m 2 ,
le module a alors pour valeur :
|H (x M )| =
1
2m ·
√
1-m
2
> 1.
Le comportement fréquentiel est de type passe-bas si m > 0,38. En revanche, si
m < 0,38, le comportement est du type passe-bande car le système va amplifier les
fréquences comprises dans la bande-passante de largeur 2m · f 0 centrée autour de
f M =
1 − 2m 2 · f 0 .
b) Diagramme de Bode

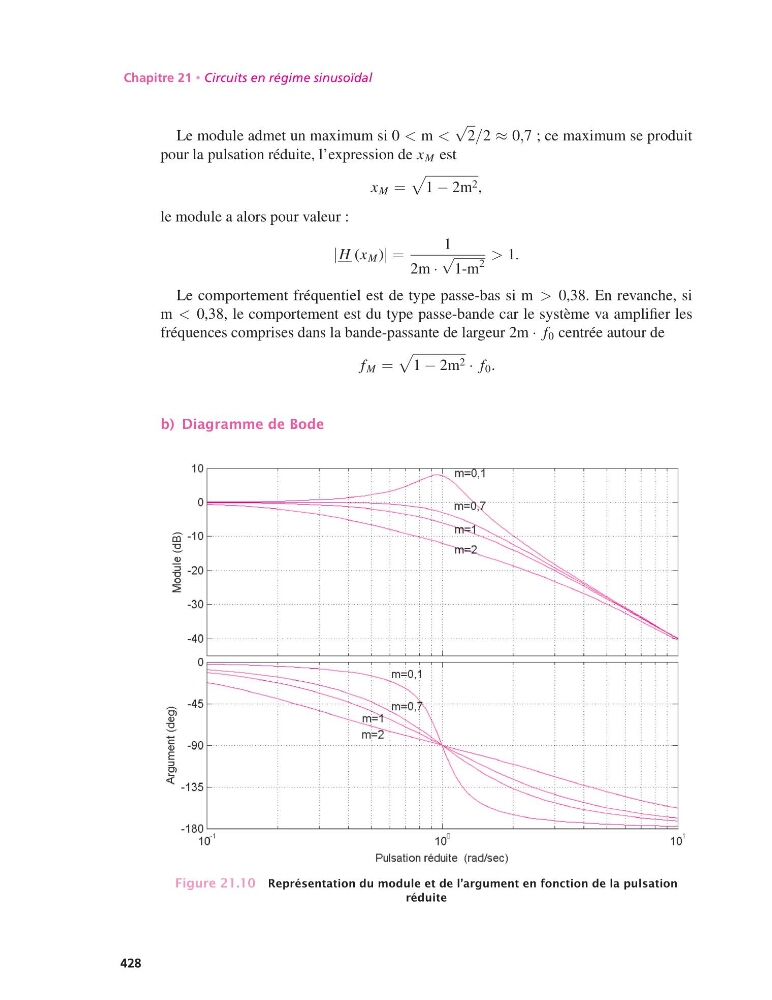

Figure 21.10 Représentation du module et de l’argument en fonction de la pulsation
réduite
428
