20.1. Étude des circuits en régime continu établi
i
i 1
u
i 2
A
B
L 1
L 2
i
u 2
u 1
u
L 1
L 2
A
B
L AB
u
i
B
A
(a)
(b)
(c)

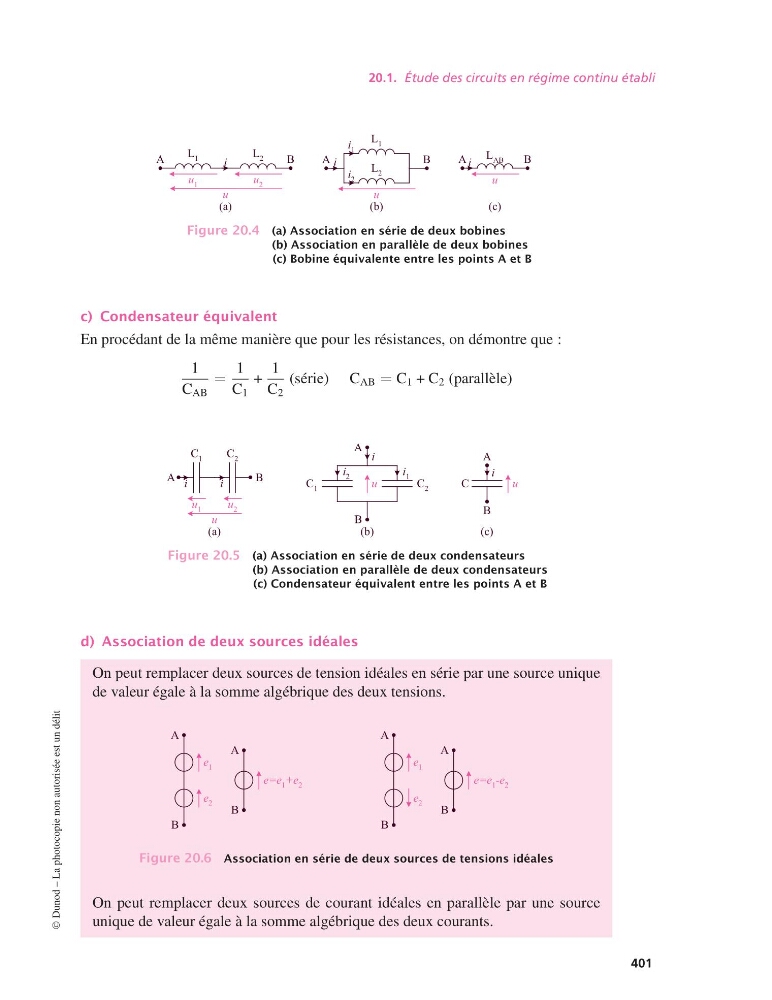

Figure 20.4 (a) Association en série de deux bobines
(b) Association en parallèle de deux bobines
(c) Bobine équivalente entre les points A et B
c) Condensateur équivalent
En procédant de la même manière que pour les résistances, on démontre que :
1
C AB
=
1
C 1
+
1
C 2
(série) C AB = C 1 + C 2 (parallèle)
u
i
i 1
i 2
A
C 1
C 2
B
C
u
i
(b)
(c)
i
i
C 1
C 2
A
B
u 2
u 1
u
(a)
A
B
Figure 20.5 (a) Association en série de deux condensateurs
(b) Association en parallèle de deux condensateurs
(c) Condensateur équivalent entre les points A et B
d) Association de deux sources idéales
On peut remplacer deux sources de tension idéales en série par une source unique
de valeur égale à la somme algébrique des deux tensions.
e 1
e 2
A
B
e 1
e 2
A
B
e=e 1 +e 2
A
B
e=e 1 -e 2
A
B
Figure 20.6 Association en série de deux sources de tensions idéales
On peut remplacer deux sources de courant idéales en parallèle par une source
unique de valeur égale à la somme algébrique des deux courants.
©
