20

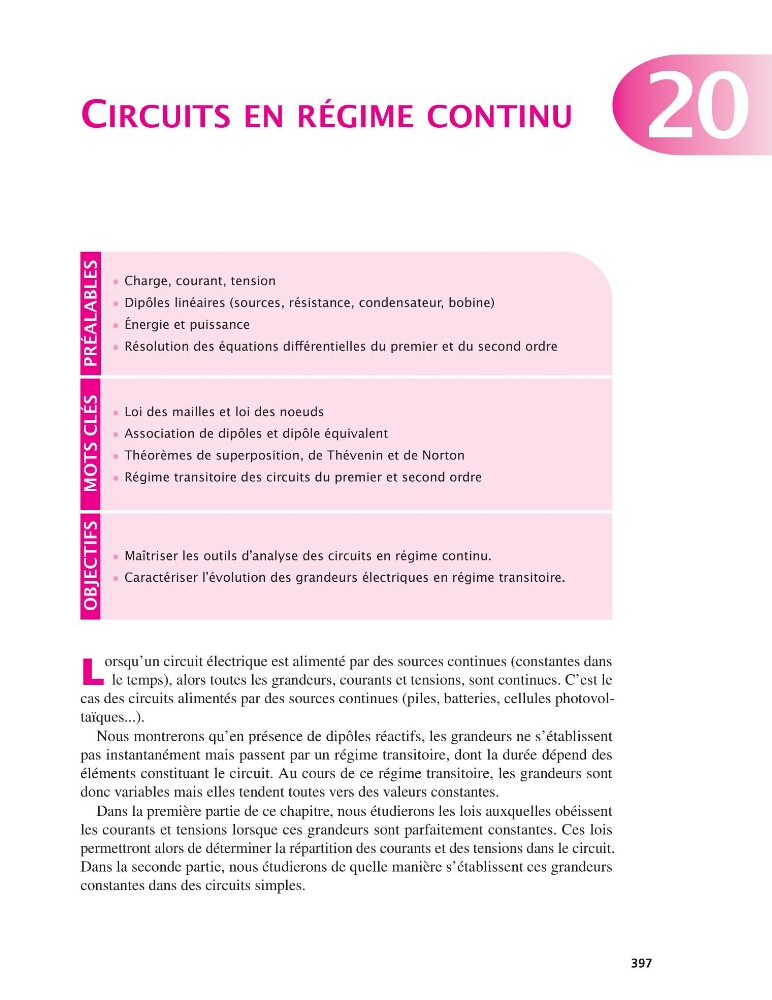

CIRCUITS EN RÉGIME CONTINU
PRÉALABLES
• Charge, courant, tension
• Dipôles linéaires (sources, résistance, condensateur, bobine)
• Énergie et puissance
• Résolution des équations différentielles du premier et du second ordre
MOTS CLÉS
• Loi des mailles et loi des noeuds
• Association de dipôles et dipôle équivalent
• Théorèmes de superposition, de Thévenin et de Norton
• Régime transitoire des circuits du premier et second ordre
OBJECTIFS
• Maîtriser les outils d’analyse des circuits en régime continu.
• Caractériser l’évolution des grandeurs électriques en régime transitoire.
L
orsqu’un circuit électrique est alimenté par des sources continues (constantes dans
le temps), alors toutes les grandeurs, courants et tensions, sont continues. C’est le
cas des circuits alimentés par des sources continues (piles, batteries, cellules photovoltaïques...).
Nous montrerons qu’en présence de dipôles réactifs, les grandeurs ne s’établissent
pas instantanément mais passent par un régime transitoire, dont la durée dépend des
éléments constituant le circuit. Au cours de ce régime transitoire, les grandeurs sont
donc variables mais elles tendent toutes vers des valeurs constantes.
Dans la première partie de ce chapitre, nous étudierons les lois auxquelles obéissent
les courants et tensions lorsque ces grandeurs sont parfaitement constantes. Ces lois
permettront alors de déterminer la répartition des courants et des tensions dans le circuit.
Dans la seconde partie, nous étudierons de quelle manière s’établissent ces grandeurs
constantes dans des circuits simples.
397
