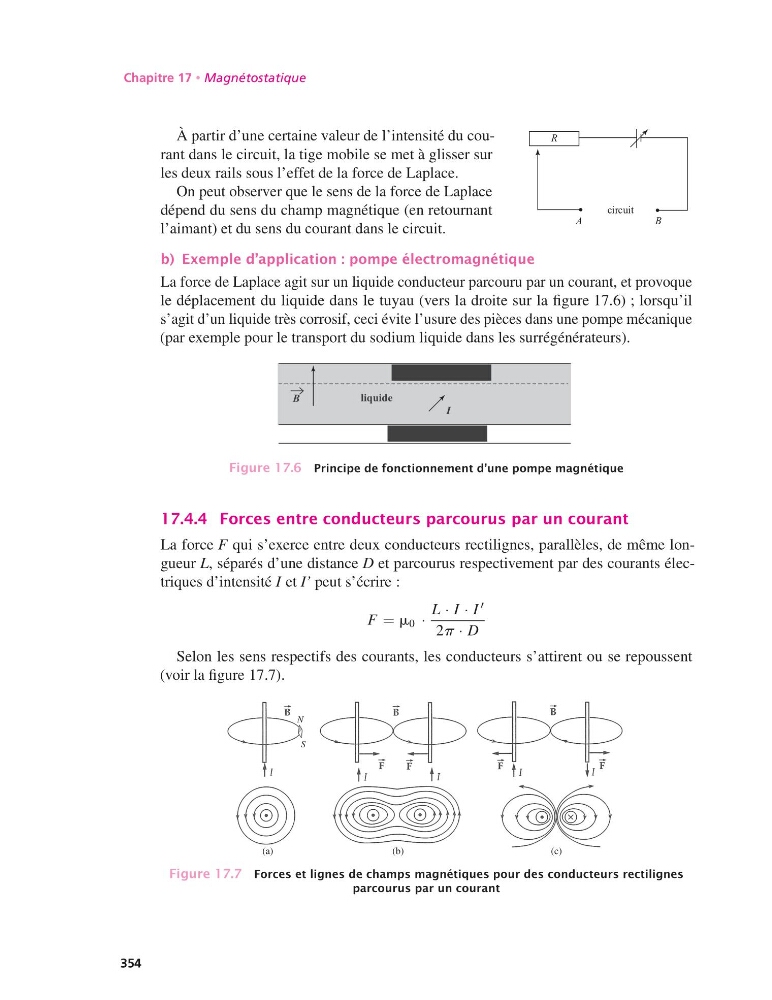

Chapitre 17 • Magnétostatique
circuit
A
B
R
À partir d’une certaine valeur de l’intensité du courant dans le circuit, la tige mobile se met à glisser sur
les deux rails sous l’effet de la force de Laplace.
On peut observer que le sens de la force de Laplace
dépend du sens du champ magnétique (en retournant
l’aimant) et du sens du courant dans le circuit.
b) Exemple d’application : pompe électromagnétique
La force de Laplace agit sur un liquide conducteur parcouru par un courant, et provoque
le déplacement du liquide dans le tuyau (vers la droite sur la figure 17.6) ; lorsqu’il
s’agit d’un liquide très corrosif, ceci évite l’usure des pièces dans une pompe mécanique
(par exemple pour le transport du sodium liquide dans les surrégénérateurs).
I
liquide
B
Figure 17.6 Principe de fonctionnement d’une pompe magnétique
17.4.4 Forces entre conducteurs parcourus par un courant
La force F qui s’exerce entre deux conducteurs rectilignes, parallèles, de même longueur L, séparés d’une distance D et parcourus respectivement par des courants électriques d’intensité I et I’ peut s’écrire :
F = m 0 ·
L · I · I
′
2p · D
Selon les sens respectifs des courants, les conducteurs s’attirent ou se repoussent
(voir la figure 17.7).
S
N
(a)
(b)
(c)
Figure 17.7 Forces et lignes de champs magnétiques pour des conducteurs rectilignes
parcourus par un courant
354
