13.6. Ondes
a)
b)

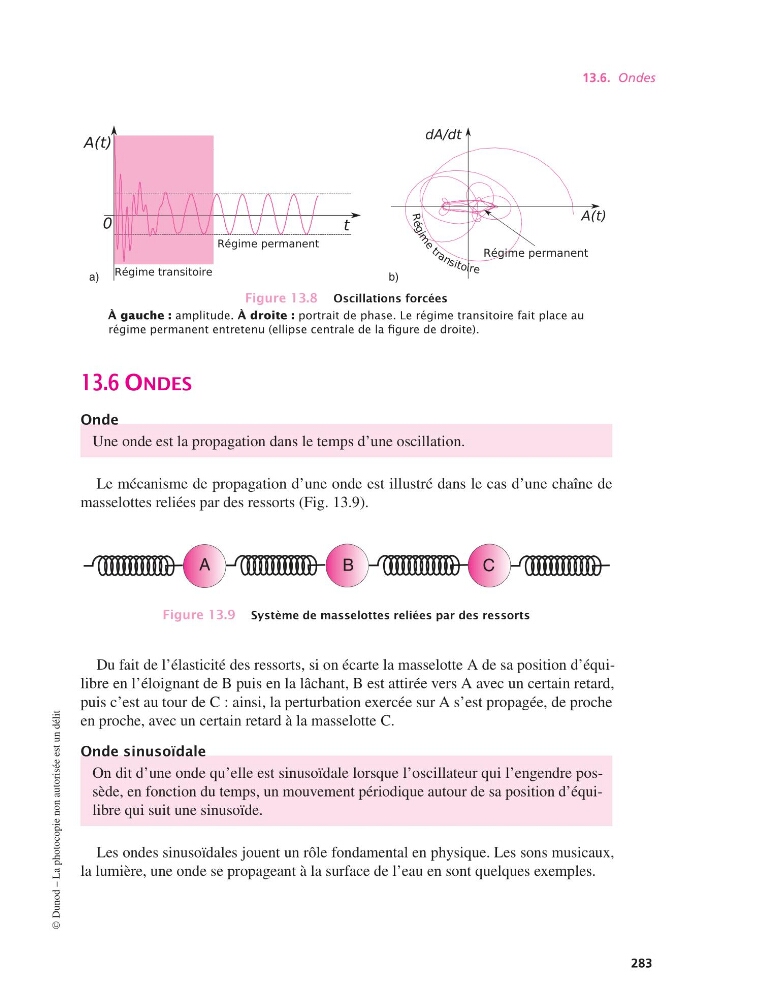

Figure 13.8 Oscillations forcées
À gauche : amplitude. À droite : portrait de phase. Le régime transitoire fait place au
régime permanent entretenu (ellipse centrale de la figure de droite).
13.6 ONDES
Onde
Une onde est la propagation dans le temps d’une oscillation.
Le mécanisme de propagation d’une onde est illustré dans le cas d’une chaîne de
masselottes reliées par des ressorts (Fig. 13.9).
A
B
C
Figure 13.9 Système de masselottes reliées par des ressorts
Du fait de l’élasticité des ressorts, si on écarte la masselotte A de sa position d’équilibre en l’éloignant de B puis en la lâchant, B est attirée vers A avec un certain retard,
puis c’est au tour de C : ainsi, la perturbation exercée sur A s’est propagée, de proche
en proche, avec un certain retard à la masselotte C.
Onde sinusoïdale
On dit d’une onde qu’elle est sinusoïdale lorsque l’oscillateur qui l’engendre possède, en fonction du temps, un mouvement périodique autour de sa position d’équilibre qui suit une sinusoïde.
Les ondes sinusoïdales jouent un rôle fondamental en physique. Les sons musicaux,
la lumière, une onde se propageant à la surface de l’eau en sont quelques exemples.
©
Dunod – La photocopie non autorisée est un délit
283
