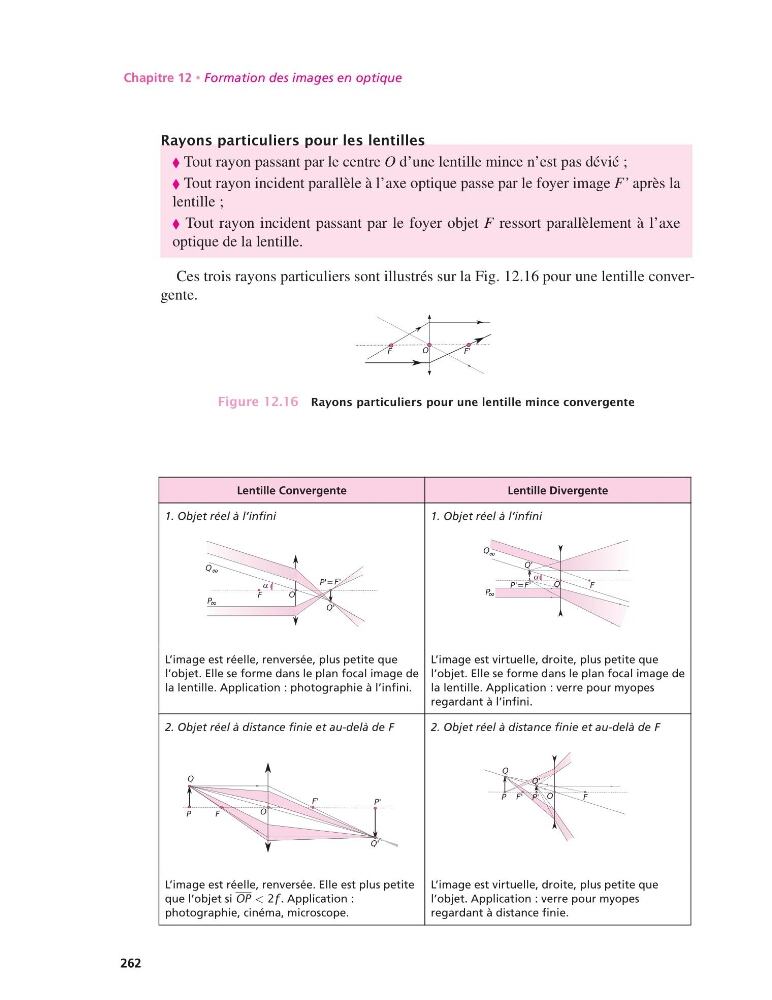

Chapitre 12 • Formation des images en optique
Rayons particuliers pour les lentilles
Tout rayon passant par le centre O d’une lentille mince n’est pas dévié ;
Tout rayon incident parallèle à l’axe optique passe par le foyer image F’ après la
lentille ;
Tout rayon incident passant par le foyer objet F ressort parallèlement à l’axe
optique de la lentille.
Ces trois rayons particuliers sont illustrés sur la Fig. 12.16 pour une lentille convergente.
Figure 12.16 Rayons particuliers pour une lentille mince convergente
Lentille Convergente
Lentille Divergente
1. Objet réel à l’infini
α
1. Objet réel à l’infini
α
L’image est réelle, renversée, plus petite que
l’objet. Elle se forme dans le plan focal image de
la lentille. Application : photographie à l’infini.
L’image est virtuelle, droite, plus petite que
l’objet. Elle se forme dans le plan focal image de
la lentille. Application : verre pour myopes
regardant à l’infini.
2. Objet réel à distance finie et au-delà de F
2. Objet réel à distance finie et au-delà de F
L’image est réelle, renversée. Elle est plus petite
que l’objet si OP < 2f . Application :
photographie, cinéma, microscope.
L’image est virtuelle, droite, plus petite que
l’objet. Application : verre pour myopes
regardant à distance finie.
262
