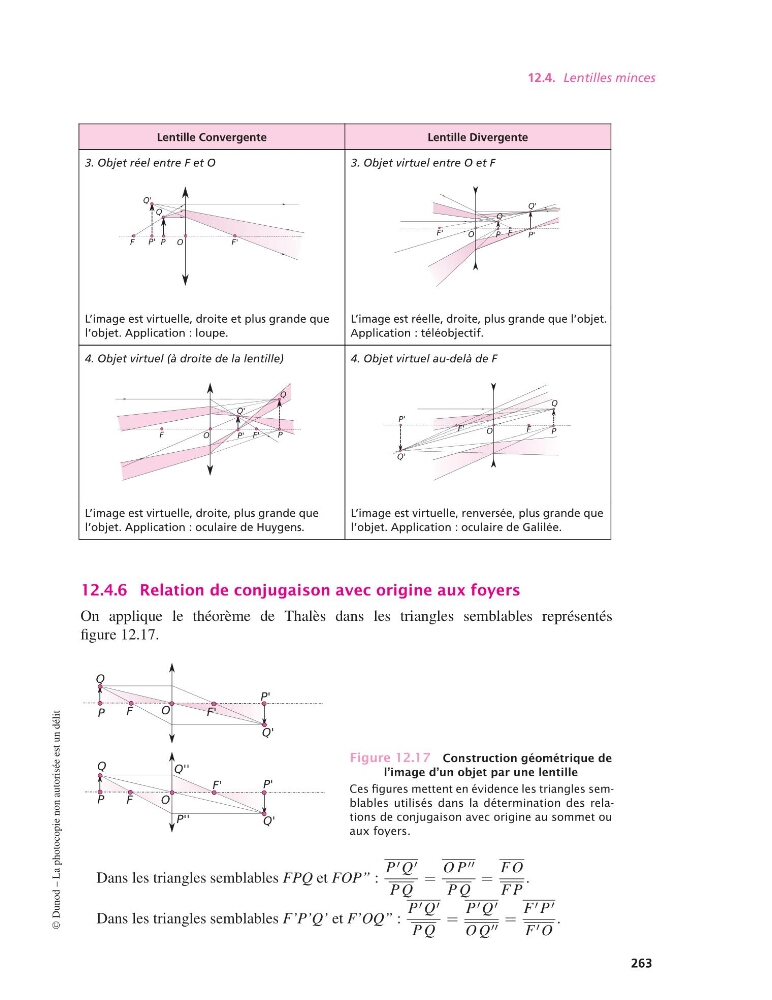

12.4. Lentilles minces
Lentille Convergente
Lentille Divergente
3. Objet réel entre F et O
3. Objet virtuel entre O et F
L’image est virtuelle, droite et plus grande que
l’objet. Application : loupe.
L’image est réelle, droite, plus grande que l’objet.
Application : téléobjectif.
4. Objet virtuel (à droite de la lentille)
4. Objet virtuel au-delà de F
L’image est virtuelle, droite, plus grande que
l’objet. Application : oculaire de Huygens.
L’image est virtuelle, renversée, plus grande que
l’objet. Application : oculaire de Galilée.
12.4.6 Relation de conjugaison avec origine aux foyers
On applique le théorème de Thalès dans les triangles semblables représentés
figure 12.17.
Figure 12.17 Construction géométrique de
l’image d’un objet par une lentille
Ces figures mettent en évidence les triangles semblables utilisés dans la détermination des relations de conjugaison avec origine au sommet ou
aux foyers.
Dans les triangles semblables FPQ et FOP” :
P ′ Q ′
P Q
=
O P ′′
P Q
=
F O
F P
.
Dans les triangles semblables F’P’Q’ et F’OQ” :
P ′ Q ′
P Q
=
P ′ Q ′
O Q ′′ =
F ′ P ′
F ′ O
.
©
