12.4. Lentilles minces
c) Plans focaux
Plans focaux
Les plans perpendiculaires à l’axe optique en F et F’ sont appelés respectivement
plan focal objet et plan focal image.
Un objet situé dans le plan focal objet émet des rayons parallèles entre eux en
sortie de la lentille ;
Un objet à l’infini aura son image dans le plan focal image.
12.4.5 Constructions géométriques pour les lentilles minces
a) Symboles des lentilles convergentes et divergentes

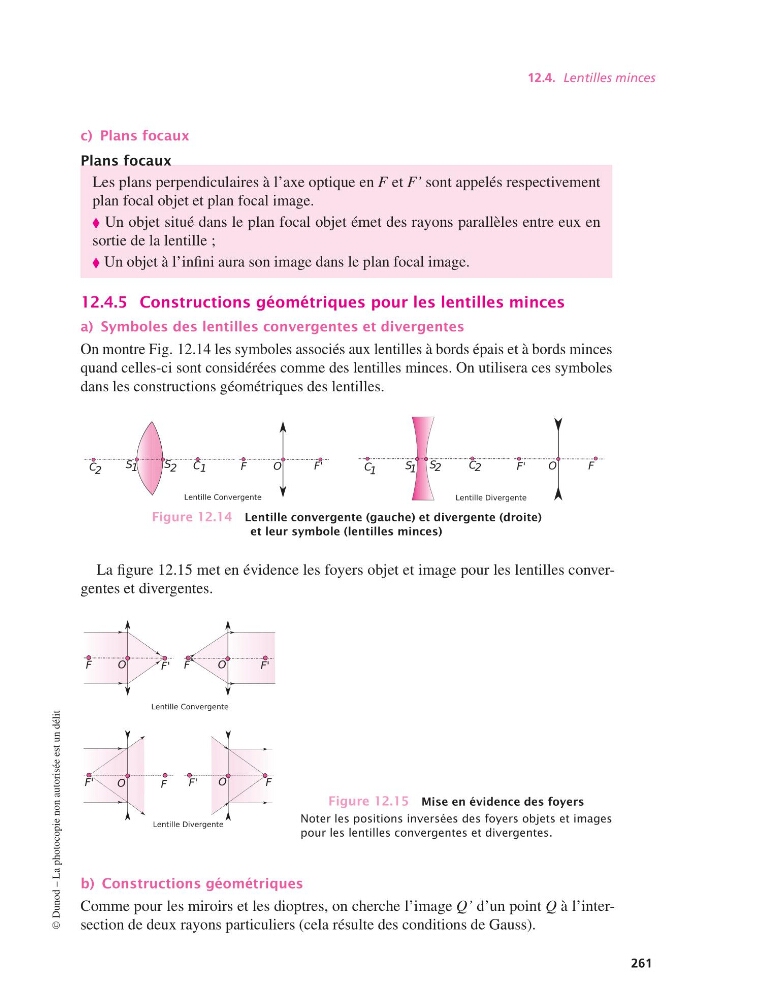

On montre Fig. 12.14 les symboles associés aux lentilles à bords épais et à bords minces
quand celles-ci sont considérées comme des lentilles minces. On utilisera ces symboles
dans les constructions géométriques des lentilles.
Figure 12.14 Lentille convergente (gauche) et divergente (droite)
et leur symbole (lentilles minces)
La figure 12.15 met en évidence les foyers objet et image pour les lentilles convergentes et divergentes.
Figure 12.15 Mise en évidence des foyers
Noter les positions inversées des foyers objets et images
pour les lentilles convergentes et divergentes.
b) Constructions géométriques
Comme pour les miroirs et les dioptres, on cherche l’image Q’ d’un point Q à l’intersection de deux rayons particuliers (cela résulte des conditions de Gauss).
©
