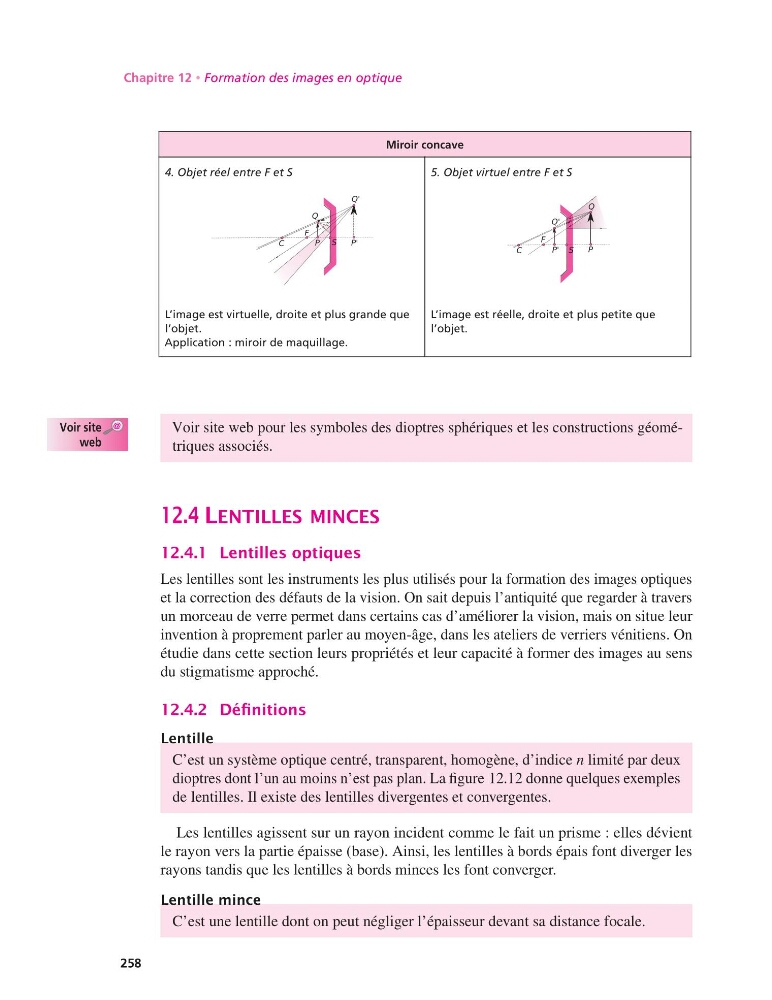

Chapitre 12 • Formation des images en optique
Miroir concave
4. Objet réel entre F et S
5. Objet virtuel entre F et S
L’image est virtuelle, droite et plus grande que
l’objet.
Application : miroir de maquillage.
L’image est réelle, droite et plus petite que
l’objet.
Voir site web pour les symboles des dioptres sphériques
Voir site
web
et les constructions géométriques associés.
12.4 LENTILLES MINCES
12.4.1 Lentilles optiques
Les lentilles sont les instruments les plus utilisés pour la formation des images optiques
et la correction des défauts de la vision. On sait depuis l’antiquité que regarder à travers
un morceau de verre permet dans certains cas d’améliorer la vision, mais on situe leur
invention à proprement parler au moyen-âge, dans les ateliers de verriers vénitiens. On
étudie dans cette section leurs propriétés et leur capacité à former des images au sens
du stigmatisme approché.
12.4.2 Définitions
Lentille
C’est un système optique centré, transparent, homogène, d’indice n limité par deux
dioptres dont l’un au moins n’est pas plan. La figure 12.12 donne quelques exemples
de lentilles. Il existe des lentilles divergentes et convergentes.
Les lentilles agissent sur un rayon incident comme le fait un prisme : elles dévient
le rayon vers la partie épaisse (base). Ainsi, les lentilles à bords épais font diverger les
rayons tandis que les lentilles à bords minces les font converger.
Lentille mince
C’est une lentille dont on peut négliger l’épaisseur devant sa distance focale.
258
