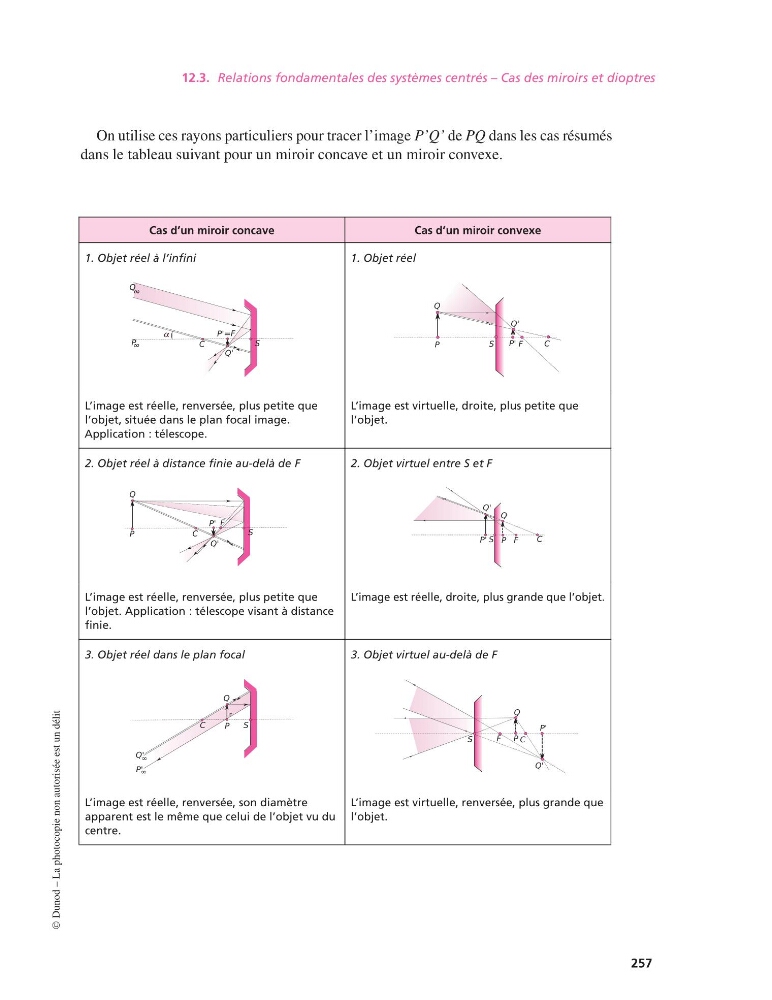

12.3. Relations fondamentales des systèmes centrés – Cas des miroirs et dioptres
On utilise ces rayons particuliers pour tracer l’image P’Q’ de PQ dans les cas résumés
dans le tableau suivant pour un miroir concave et un miroir convexe.
Cas d’un miroir concave
Cas d’un miroir convexe
1. Objet réel à l’infini
α
1. Objet réel
L’image est réelle, renversée, plus petite que
l’objet, située dans le plan focal image.
Application : télescope.
L’image est virtuelle, droite, plus petite que
l’objet.
2. Objet réel à distance finie au-delà de F
2. Objet virtuel entre S et F
L’image est réelle, renversée, plus petite que
l’objet. Application : télescope visant à distance
finie.
L’image est réelle, droite, plus grande que l’objet.
3. Objet réel dans le plan focal
3. Objet virtuel au-delà de F
L’image est réelle, renversée, son diamètre
apparent est le même que celui de l’objet vu du
centre.
L’image est virtuelle, renversée, plus grande que
l’objet.
©
