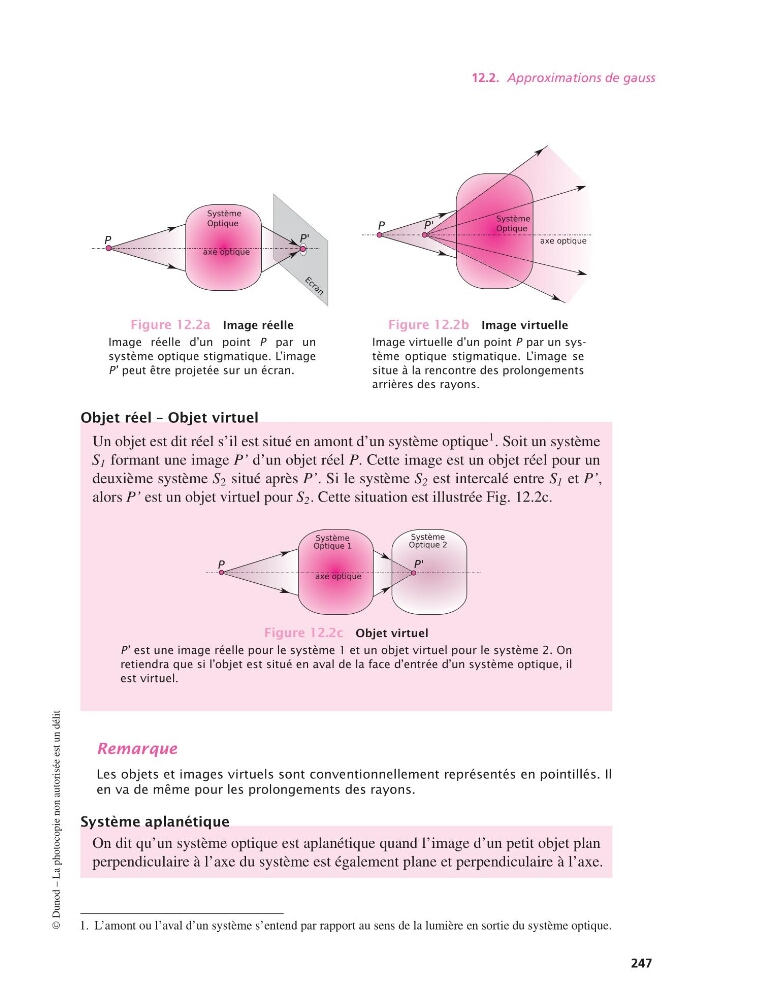

12.2. Approximations de gauss
Figure 12.2a Image réelle
Image réelle d’un point P par un
système optique stigmatique. L’image
P’ peut être projetée sur un écran.
Figure 12.2b Image virtuelle
Image virtuelle d’un point P par un système optique stigmatique. L’image se
situe à la rencontre des prolongements
arrières des rayons.
Objet réel – Objet virtuel
Un objet est dit réel s’il est situé en amont d’un système optique
1 . Soit un système
S 1 formant une image P’ d’un objet réel P. Cette image est un objet réel pour un
deuxième système S 2 situé après P’. Si le système S 2 est intercalé entre S 1 et P’,
alors P’ est un objet virtuel pour S 2 . Cette situation est illustrée Fig. 12.2c.
Figure 12.2c Objet virtuel
P’ est une image réelle pour le système 1 et un objet virtuel pour le système 2. On
retiendra que si l’objet est situé en aval de la face d’entrée d’un système optique, il
est virtuel.
Remarque
Les objets et images virtuels sont conventionnellement représentés en pointillés. Il
en va de même pour les prolongements des rayons.
Système aplanétique
On dit qu’un système optique est aplanétique quand l’image d’un petit objet plan
perpendiculaire à l’axe du système est également plane et perpendiculaire à l’axe.
1. L’amont ou l’aval d’un système s’entend par rapport au sens de la lumière en sortie du système optique.
©
Dunod – La photocopie non autorisée est un délit
247
