11.2. Nature de la lumière
a)
b)

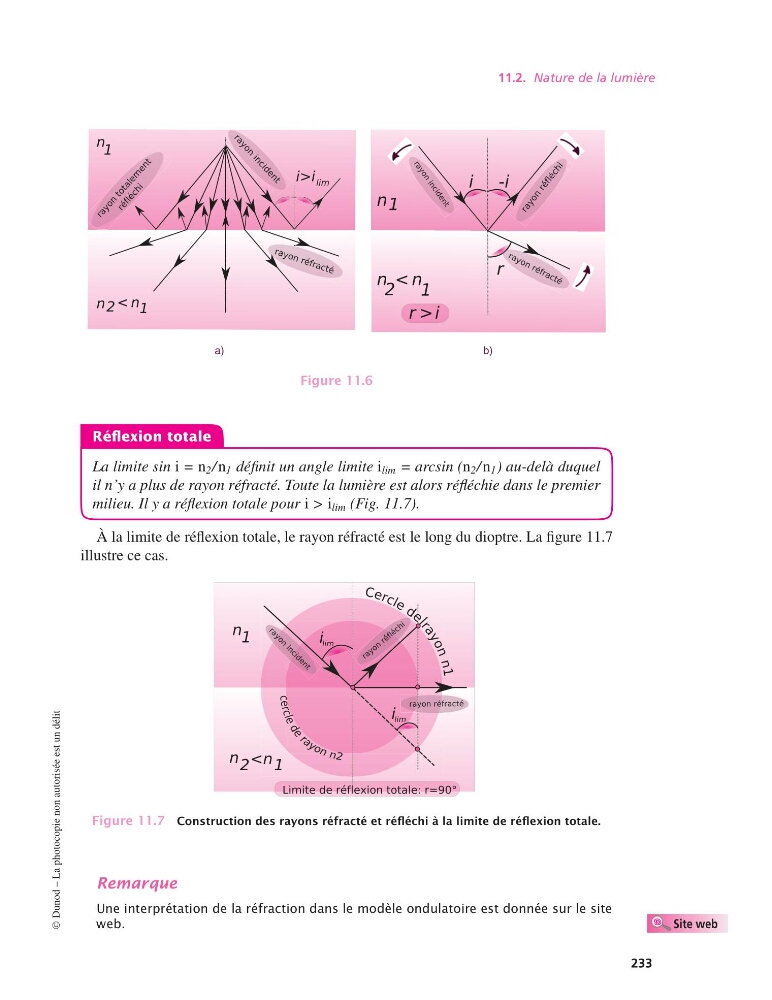

Figure 11.6
Réflexion totale
La limite sin i = n 2 / n 1 définit un angle limite i lim = arcsin (n 2 / n 1 ) au-delà duquel
il n’y a plus de rayon réfracté. Toute la lumière est alors réfléchie dans le premier
milieu. Il y a réflexion totale pour i > i lim (Fig. 11.7).
À la limite de réflexion totale, le rayon réfracté est le long du dioptre. La figure 11.7
illustre ce cas.
Figure 11.7 Construction des rayons réfracté et réfléchi à la limite de réflexion totale.
Remarque
Une interprétation de la réfraction dans le modèle ondulatoire est donnée sur le site
web
Site web
.
©
Dunod – La photocopie non autorisée est un délit
233
“Gautron_9782100543007” (Col. : ScienceSup3-193x250) — 2010/6/15 — 17:13 — page 233 — #243
i
i
i
i
a)
b)
Figure 11.6
Réflexion totale
La limite sin i = n 2 / n 1 définit un angle limite i lim = arcsin (n 2 / n 1 ) au-delà duquel
il n’y a plus de rayon réfracté. Toute la lumière est alors réfléchie dans le premier
milieu. Il y a réflexion totale pour i > i lim (Fig. 11.7).
À la limite de réflexion totale, le rayon réfracté est le long du dioptre. La figure 11.7
illustre ce cas.
Figure 11.7 Construction des rayons réfracté et réfléchi à la limite de réflexion totale.
Remarque
Une interprétation de la réfraction dans le modèle ondulatoire est donnée sur le site
web
Site web
.
©
