Chapitre 3. Les diagrammes comportementaux

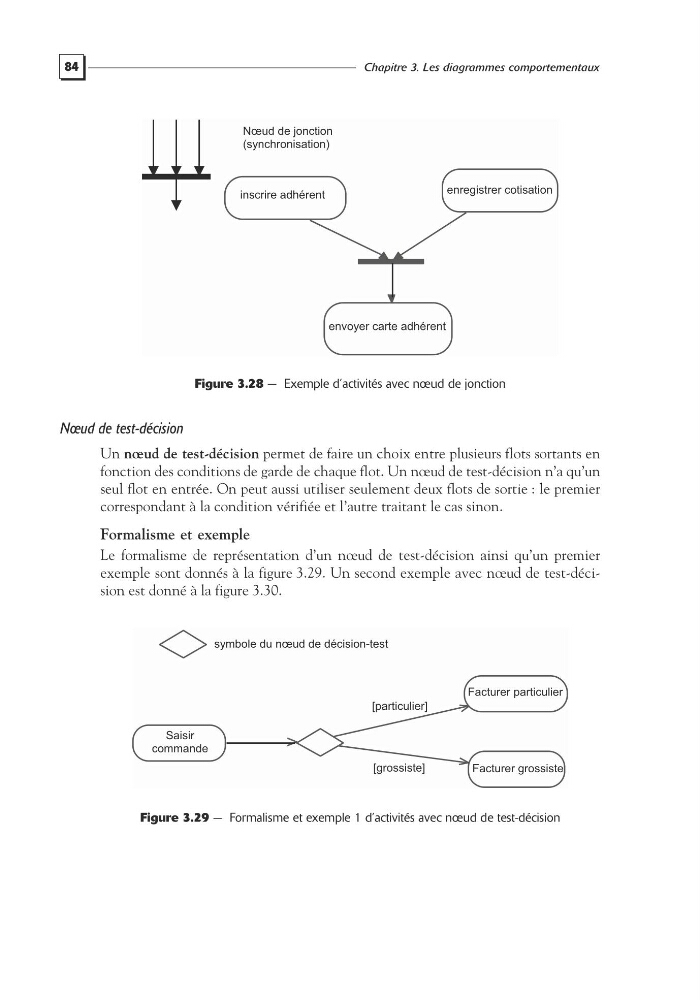

Figure 3.28 — Exemple d’activités avec nœud de jonction
Nœud de test-décision
Un nœud de test-décision permet de faire un choix entre plusieurs flots sortants en
fonction des conditions de garde de chaque flot. Un nœud de test-décision n’a qu’un
seul flot en entrée. On peut aussi utiliser seulement deux flots de sortie : le premier
correspondant à la condition vérifiée et l’autre traitant le cas sinon.
Formalisme et exemple
Le formalisme de représentation d’un nœud de test-décision ainsi qu’un premier
exemple sont donnés à la figure 3.29. Un second exemple avec nœud de test-décision est donné à la figure 3.30.
Figure 3.29 — Formalisme et exemple 1 d’activités avec nœud de test-décision
Nœud de jonction
(synchronisation)
inscrire adhérent
enregistrer cotisation
envoyer carte adhérent
Saisir
commande
Facturer particulier
Facturer grossiste
[particulier]
[grossiste]
symbole du nœud de décision-test
