3.3 Diagramme d’activité (DAC)

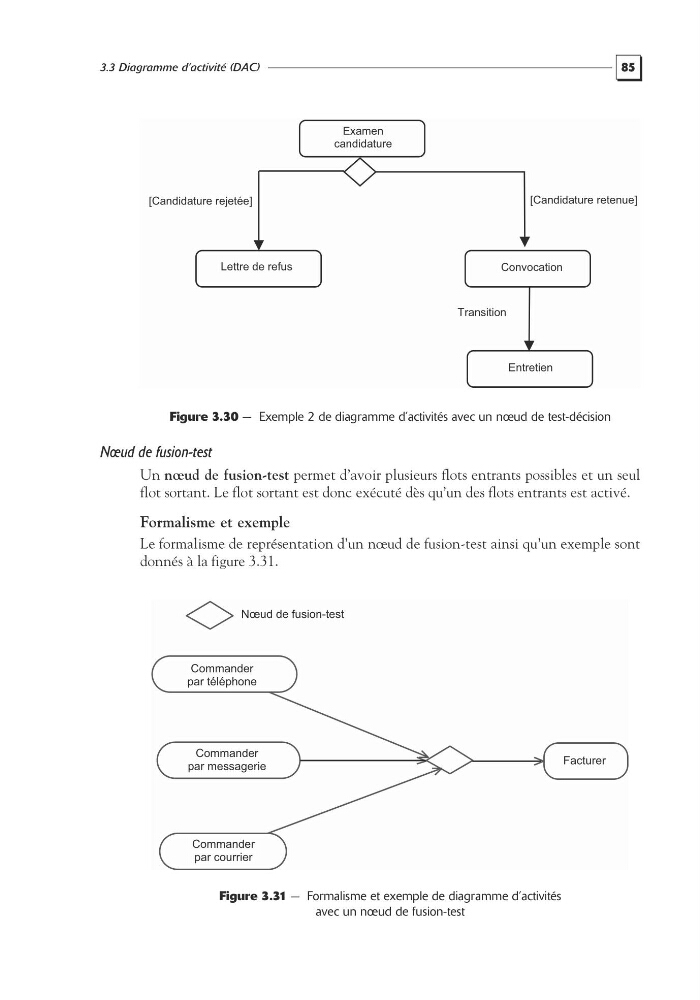

Figure 3.30 — Exemple 2 de diagramme d’activités avec un nœud de test-décision
Nœud de fusion-test
Un nœud de fusion-test permet d’avoir plusieurs flots entrants possibles et un seul
flot sortant. Le flot sortant est donc exécuté dès qu’un des flots entrants est activé.
Formalisme et exemple
Le formalisme de représentation d’un nœud de fusion-test ainsi qu’un exemple sont
donnés à la figure 3.31.
Figure 3.31 — Formalisme et exemple de diagramme d’activités
avec un nœud de fusion-test
Lettre de refus
Transition
Examen
candidature
Entretien
[Candidature rejetée]
[Candidature retenue]
Convocation
Nœud de fusion-test
Commander
par téléphone
Commander
par messagerie
Commander
par courrier
Facturer
