Chapitre 3. Les diagrammes comportementaux
Pin d’entrée et de sortie
Un pin d’entrée ou de sortie représente un paramètre que l’on peut spécifier en
entrée ou en sortie d’une action. Un nom de donnée et un type de donnée peuvent
être associés au pin. Un paramètre peut être de type objet.
Formalisme et exemple
Chaque paramètre se représente dans un petit rectangle. Le nom du paramètre ainsi
que son type sont aussi à indiquer. Le formalisme de représentation de pin d’entrée
ou de sortie ainsi qu’un exemple sont donnés à la figure 3.32.

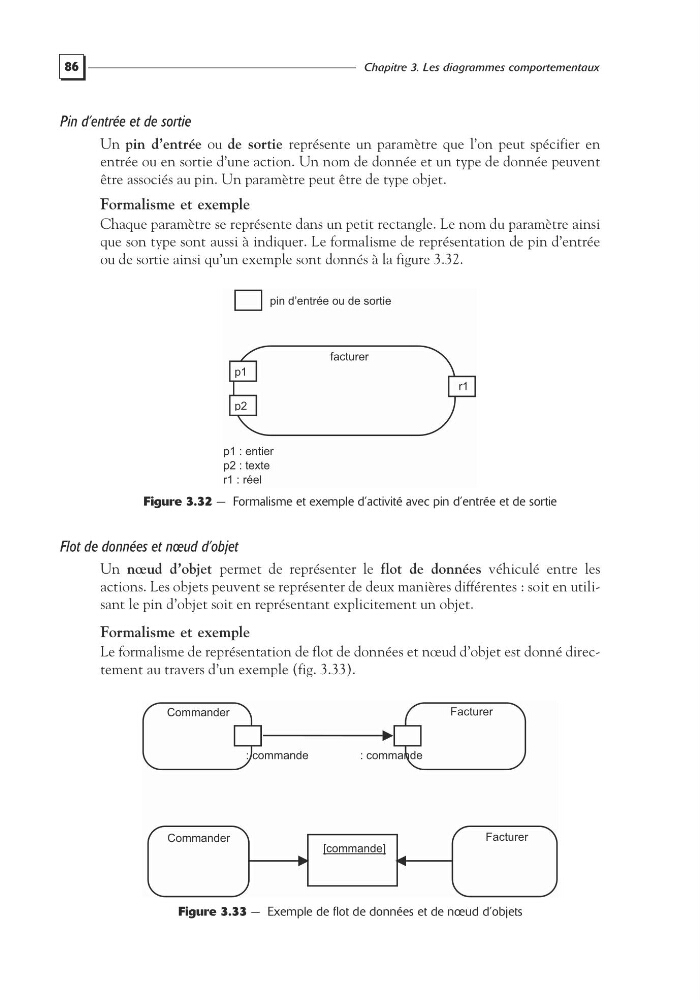

Figure 3.32 — Formalisme et exemple d’activité avec pin d’entrée et de sortie
Flot de données et nœud d’objet
Un nœud d’objet permet de représenter le flot de données véhiculé entre les
actions. Les objets peuvent se représenter de deux manières différentes : soit en utilisant le pin d’objet soit en représentant explicitement un objet.
Formalisme et exemple
Le formalisme de représentation de flot de données et nœud d’objet est donné directement au travers d’un exemple (fig. 3.33).
Figure 3.33 — Exemple de flot de données et de nœud d’objets
facturer
pin d’entrée ou de sortie
p1
p2
r1
p1 : entier
p2 : texte
r1 : réel
Commander
: commande
Facturer
Commander
Facturer
[commande]
: commande
