3.3 Diagramme d’activité (DAC)
Partition
UML permet aussi d’organiser la présentation du diagramme d’activité en couloir
d’activités. Chaque couloir correspond à un domaine de responsabilité d’un certain
nombre d’actions.
Les flots d’objets sont aussi représentés dans le diagramme. L’ordre relatif des couloirs de responsabilité n’est pas significatif.
3.3.2 Représentation du diagramme d’activité

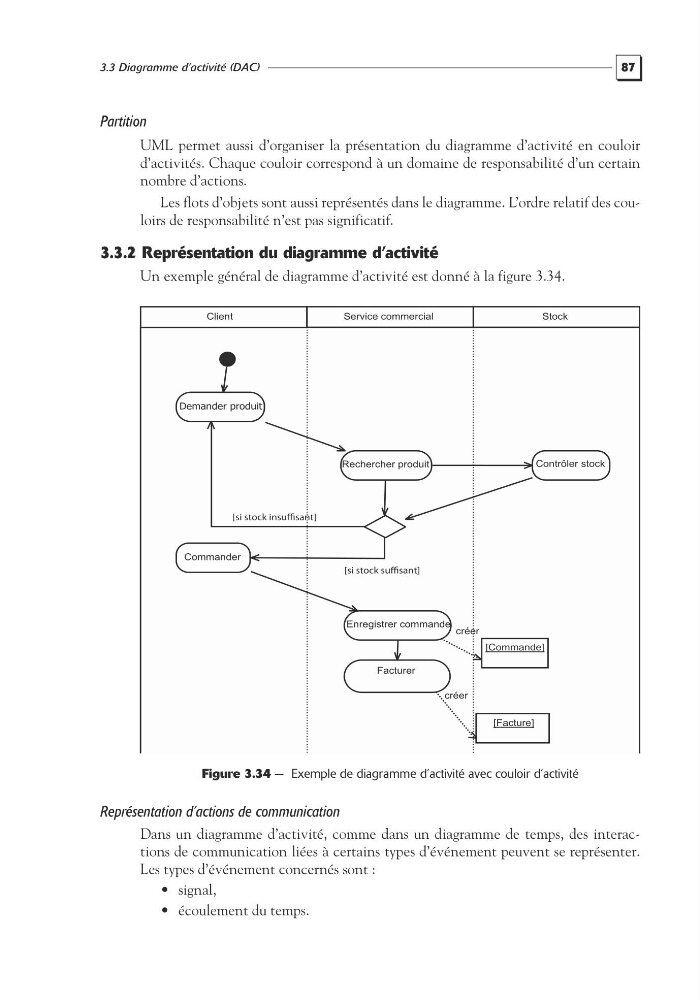

Un exemple général de diagramme d’activité est donné à la figure 3.34.
Figure 3.34 — Exemple de diagramme d’activité avec couloir d’activité
Représentation d’actions de communication
Dans un diagramme d’activité, comme dans un diagramme de temps, des interactions de communication liées à certains types d’événement peuvent se représenter.
Les types d’événement concernés sont :
• signal,
• écoulement du temps.
Client
Service commercial
Stock
Demander produit
Rechercher produit
Contrôler stock
Commander
Enregistrer commande
[Commande]
créer
Facturer
[Facture]
créer
