Chapitre 3. Les diagrammes comportementaux
Formalisme et exemple
Le formalisme de représentation ainsi qu’un exemple d’actions de communication
sont donnés à la figure 3.35.

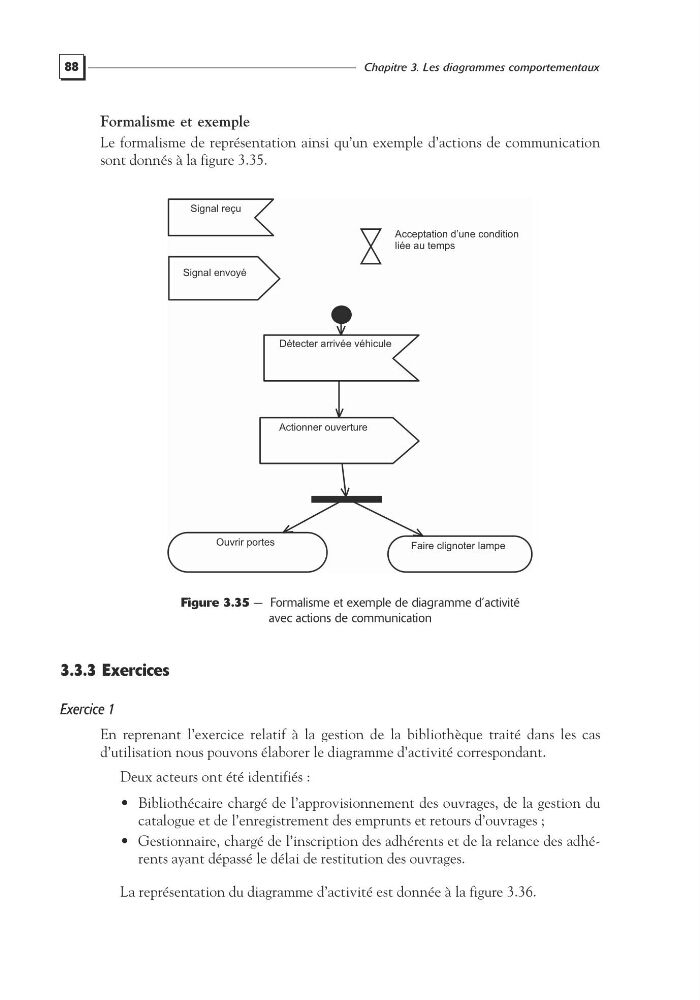

Figure 3.35 — Formalisme et exemple de diagramme d’activité
avec actions de communication
3.3.3 Exercices
Exercice 1
En reprenant l’exercice relatif à la gestion de la bibliothèque traité dans les cas
d’utilisation nous pouvons élaborer le diagramme d’activité correspondant.
Deux acteurs ont été identifiés :
• Bibliothécaire chargé de l’approvisionnement des ouvrages, de la gestion du
catalogue et de l’enregistrement des emprunts et retours d’ouvrages ;
• Gestionnaire, chargé de l’inscription des adhérents et de la relance des adhérents ayant dépassé le délai de restitution des ouvrages.
La représentation du diagramme d’activité est donnée à la figure 3.36.
Ouvrir portes
Faire clignoter lampe
Détecter arrivée véhicule
Actionner ouverture
Acceptation d’une condition
liée au temps
Signal reçu
Signal envoyé
Chapitre 3. Les diagrammes comportementaux
Formalisme et exemple
Le formalisme de représentation ainsi qu’un exemple d’actions de communication
sont donnés à la figure 3.35.
Figure 3.35 — Formalisme et exemple de diagramme d’activité
avec actions de communication
3.3.3 Exercices
Exercice 1
En reprenant l’exercice relatif à la gestion de la bibliothèque traité dans les cas
d’utilisation nous pouvons élaborer le diagramme d’activité correspondant.
Deux acteurs ont été identifiés :
• Bibliothécaire chargé de l’approvisionnement des ouvrages, de la gestion du
catalogue et de l’enregistrement des emprunts et retours d’ouvrages ;
• Gestionnaire, chargé de l’inscription des adhérents et de la relance des adhérents ayant dépassé le délai de restitution des ouvrages.
La représentation du diagramme d’activité est donnée à la figure 3.36.
Ouvrir portes
Faire clignoter lampe
Détecter arrivée véhicule
Actionner ouverture
Acceptation d’une condition
liée au temps
Signal reçu
Signal envoyé
