3.3 Diagramme d’activité (DAC)

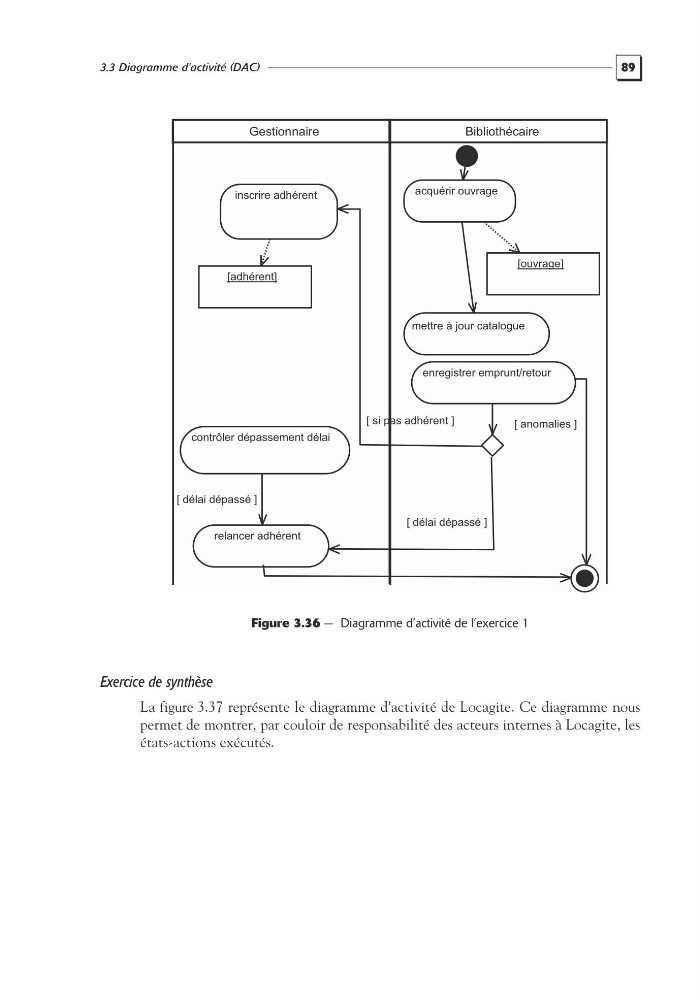

Figure 3.36 — Diagramme d’activité de l’exercice 1
Exercice de synthèse
La figure 3.37 représente le diagramme d’activité de Locagite. Ce diagramme nous
permet de montrer, par couloir de responsabilité des acteurs internes à Locagite, les
états-actions exécutés.
Gestionnaire
Bibliothécaire
inscrire adhérent
[adhérent]
acquérir ouvrage
mettre à jour catalogue
[ouvrage]
enregistrer emprunt/retour
[ anomalies ]
[ si pas adhérent ]
contrôler dépassement délai
relancer adhérent
[ délai dépassé ]
[ délai dépassé ]
