83
3.3 Diagramme d’activité (DAC)

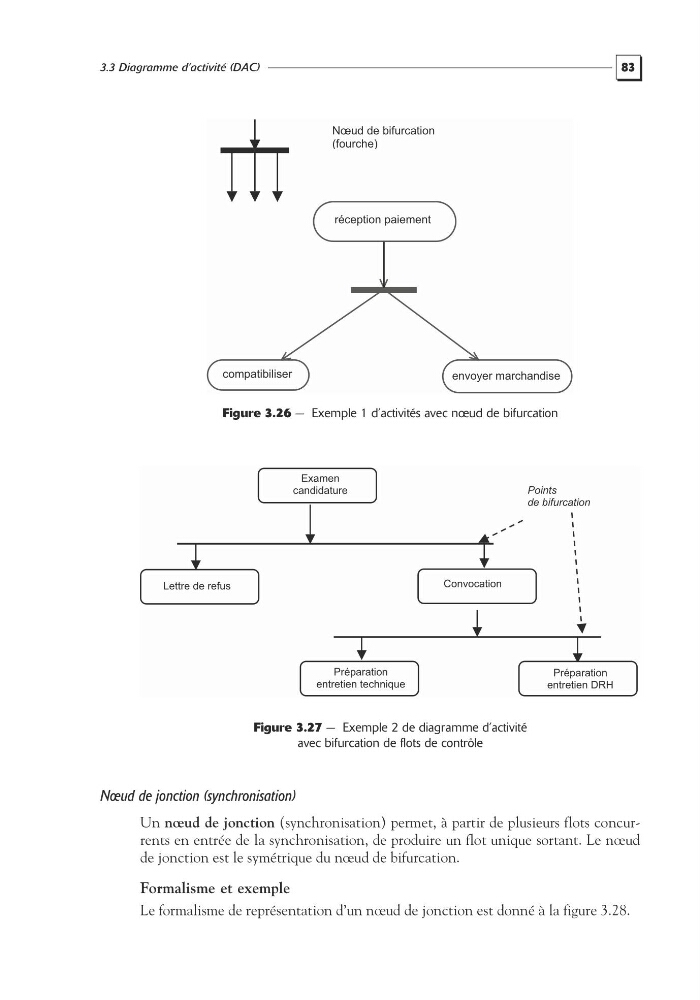

Figure 3.26 — Exemple 1 d’activités avec nœud de bifurcation
Figure 3.27 — Exemple 2 de diagramme d’activité
avec bifurcation de flots de contrôle
Nœud de jonction (synchronisation)
Un nœud de jonction (synchronisation) permet, à partir de plusieurs flots concurrents en entrée de la synchronisation, de produire un flot unique sortant. Le nœud
de jonction est le symétrique du nœud de bifurcation.
Formalisme et exemple
Le formalisme de représentation d’un nœud de jonction est donné à la figure 3.28.
Nœud de bifurcation
(fourche)
réception paiement
compatibiliser
envoyer marchandise
Lettre de refus
Points
de bifurcation
Examen
candidature
Convocation
Préparation
entretien technique
Préparation
entretien DRH
