Chapitre 3. Les diagrammes comportementaux
Activité
Une activité représente le comportement d’une partie du système en termes
d’actions et de transitions. Une activité est composée de trois types de nœuds :
• nœud d’exécution (action, transition),
• nœud de contrôle (nœud initial, nœud final, flux de sortie, nœud de bifurcation, nœud de jonction, nœud de fusion-test, nœud de test-décision, pin
d’entrée et de sortie),
• nœud d’objet.
Une activité peut recevoir des paramètres en entrée et en produire en sortie.
Formalisme et exemple
Nous donnons une première représentation simple à la figure 3.25.

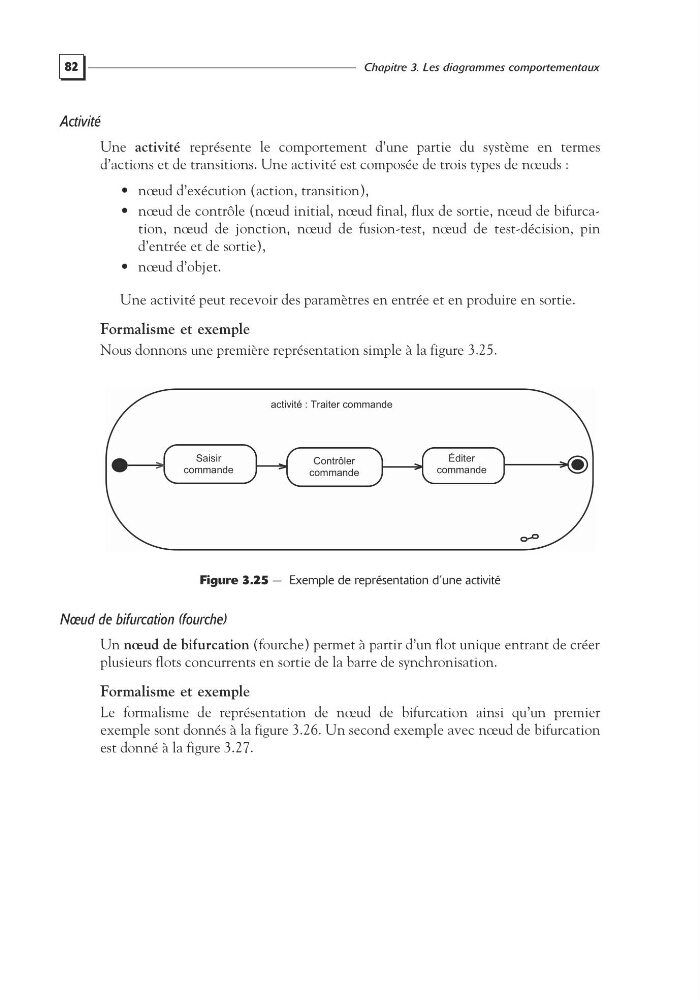

Figure 3.25 — Exemple de représentation d’une activité
Nœud de bifurcation (fourche)
Un nœud de bifurcation (fourche) permet à partir d’un flot unique entrant de créer
plusieurs flots concurrents en sortie de la barre de synchronisation.
Formalisme et exemple
Le formalisme de représentation de nœud de bifurcation ainsi qu’un premier
exemple sont donnés à la figure 3.26. Un second exemple avec nœud de bifurcation
est donné à la figure 3.27.
activité : Traiter commande
Saisir
commande
Contrôler
commande
Éditer
commande
