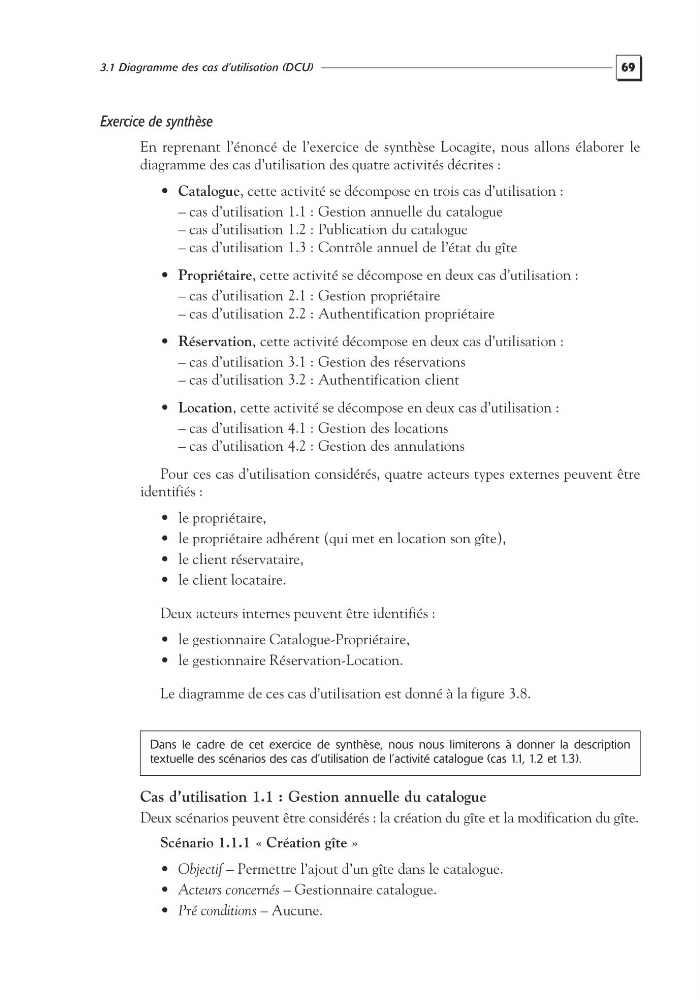

69
3.1 Diagramme des cas d’utilisation (DCU)
Exercice de synthèse
En reprenant l’énoncé de l’exercice de synthèse Locagite, nous allons élaborer le
diagramme des cas d’utilisation des quatre activités décrites :
• Catalogue, cette activité se décompose en trois cas d’utilisation :
– cas d’utilisation 1.1 : Gestion annuelle du catalogue
– cas d’utilisation 1.2 : Publication du catalogue
– cas d’utilisation 1.3 : Contrôle annuel de l’état du gîte
• Propriétaire, cette activité se décompose en deux cas d’utilisation :
– cas d’utilisation 2.1 : Gestion propriétaire
– cas d’utilisation 2.2 : Authentification propriétaire
• Réservation, cette activité décompose en deux cas d’utilisation :
– cas d’utilisation 3.1 : Gestion des réservations
– cas d’utilisation 3.2 : Authentification client
• Location, cette activité se décompose en deux cas d’utilisation :
– cas d’utilisation 4.1 : Gestion des locations
– cas d’utilisation 4.2 : Gestion des annulations
Pour ces cas d’utilisation considérés, quatre acteurs types externes peuvent être
identifiés :
• le propriétaire,
• le propriétaire adhérent (qui met en location son gîte),
• le client réservataire,
• le client locataire.
Deux acteurs internes peuvent être identifiés :
• le gestionnaire Catalogue-Propriétaire,
• le gestionnaire Réservation-Location.
Le diagramme de ces cas d’utilisation est donné à la figure 3.8.
Dans le cadre de cet exercice de synthèse, nous nous limiterons à donner la description
textuelle des scénarios des cas d’utilisation de l’activité catalogue (cas 1. 1, 1.2 et 1.3).
Cas d’utilisation 1.1 : Gestion annuelle du catalogue
Deux scénarios peuvent être considérés : la création du gîte et la modification du gîte.
Scénario 1.1.1 « Création gîte »
• Objectif – Permettre l’ajout d’un gîte dans le catalogue.
• Acteurs concernés – Gestionnaire catalogue.
• Pré conditions – Aucune.
