Chapitre 3. Les diagrammes comportementaux
Corrigé
Représentation du DCU – La figure 3.7 propose un corrigé-type de cet exercice. Six
cas d’utilisation peuvent être identifiés :
• inscription à la bibliothèque,
• consultation du catalogue,
• emprunt d’ouvrages,
• restitution d’ouvrages,
• approvisionnement d’ouvrages,
• relance emprunteur.
Comme le montre la figure 3.7, cinq types d’acteurs peuvent être identifiés :
• étudiant,
• externe,
• emprunteur,
• gestionnaire,
• bibliothécaire.

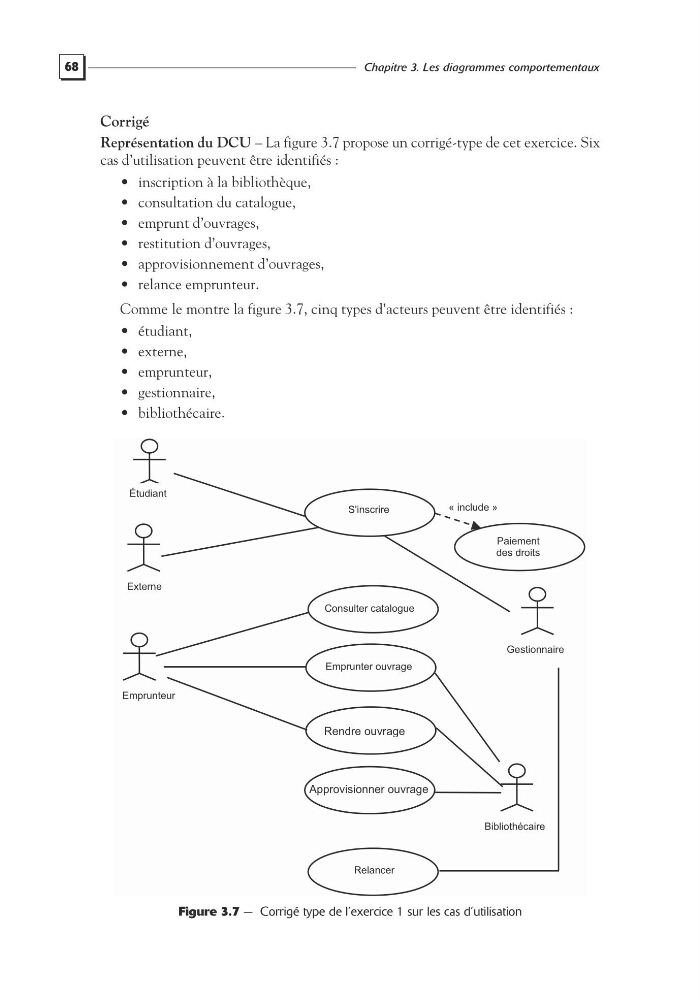

Figure 3.7 — Corrigé type de l’exercice 1 sur les cas d’utilisation
Bibliothécaire
S'inscrire
Consulter catalogue
Emprunter ouvrage
Externe
Étudiant
Paiement
des droits
« include »
Emprunteur
Rendre ouvrage
Approvisionner ouvrage
Gestionnaire
Relancer
