Chapitre 3. Les diagrammes comportementaux
• Scénario nominal
– 1. Créer un nouveau propriétaire s’il n’existe pas.
– 2. Créer un gîte.
– 3. Ajouter le gîte créé au catalogue.
• Scénarios alternatifs
– 1-a : Erreurs détectées dans la saisie du propriétaire :
– Le système réaffiche le formulaire de saisie en indiquant les erreurs détectées.
– Le coordonnateur corrige les erreurs.
– Le cas d’utilisation reprend à l’action 1 du scénario nominal.
– 2-a : Erreurs détectées dans la saisie du gîte :
– Le système réaffiche le formulaire de saisie en indiquant les erreurs détectées.
– Le coordonnateur corrige les erreurs.
– Le cas d’utilisation reprend à l’action 2 du scénario nominal.

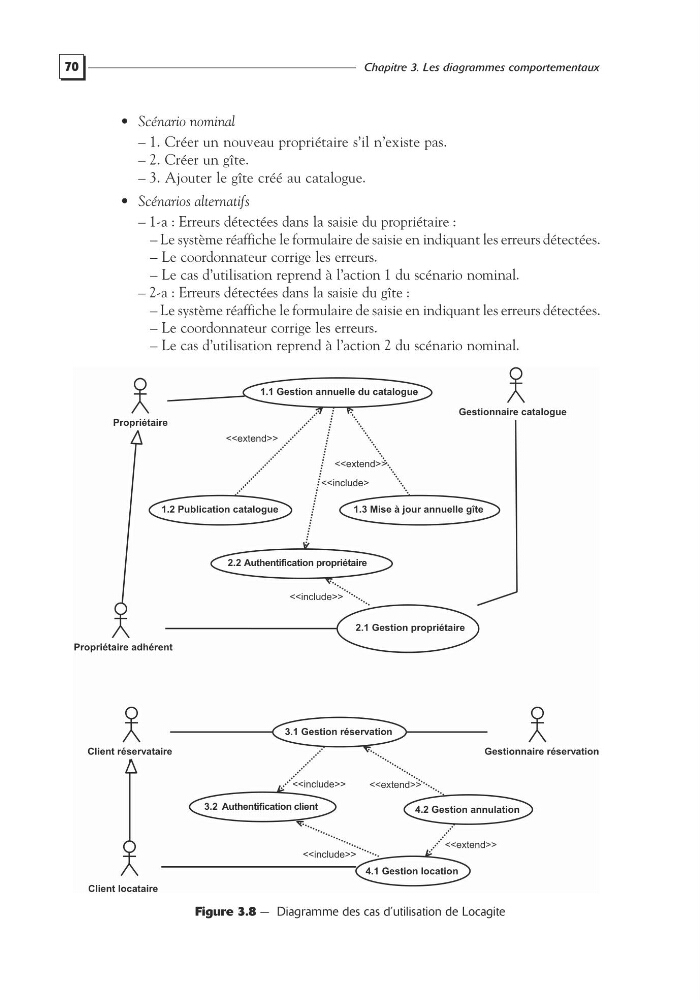

Figure 3.8 — Diagramme des cas d’utilisation de Locagite
Gestionnaire réservation
1.1 Gestion annuelle du catalogue
1.2 Publication catalogue
2.2 Authentification propriétaire
1.3 Mise à jour annuelle gîte
Propriétaire
Propriétaire adhérent
Gestionnaire catalogue
<>
<
<>
2.1 Gestion propriétaire
<>
Client réservataire
3.1 Gestion réservation
3.2 Authentification client
4.2 Gestion annulation
4.1 Gestion location
<>
<>
<>
<>
Client locataire
