6.2 Modélisation métier

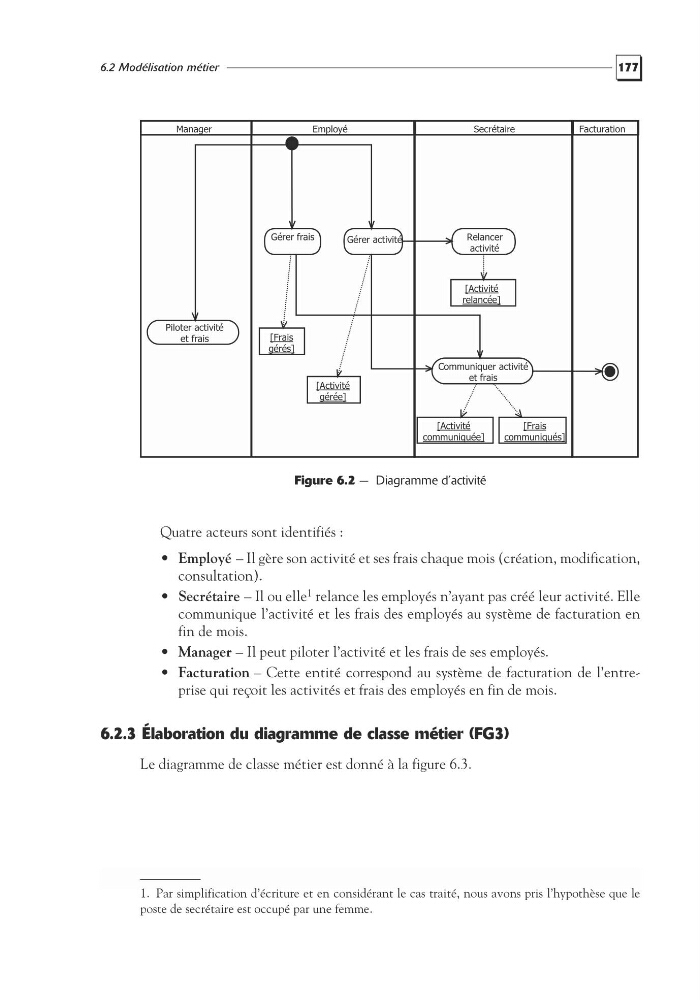

Figure 6.2 — Diagramme d’activité
Quatre acteurs sont identifiés :
• Employé – Il gère son activité et ses frais chaque mois (création, modification,
consultation).
• Secrétaire – Il ou elle 1 relance les employés n’ayant pas créé leur activité. Elle
communique l’activité et les frais des employés au système de facturation en
fin de mois.
• Manager – Il peut piloter l’activité et les frais de ses employés.
• Facturation – Cette entité correspond au système de facturation de l’entreprise qui reçoit les activités et frais des employés en fin de mois.
6.2.3 Élaboration du diagramme de classe métier (FG3)
Le diagramme de classe métier est donné à la figure 6.3.
1. Par simplification d’écriture et en considérant le cas traité, nous avons pris l’hypothèse que le
poste de secrétaire est occupé par une femme.
Manager
Employé
Secrétaire
Facturation
Gérer activité
Gérer frais
[Activité
gérée]
[Frais
gérés]
Communiquer activité
et frais
[Activité
communiquée]
[Frais
communiqués]
Relancer
activité
Piloter activité
et frais
[Activité
relancée]
