Chapitre 6. Étude de cas n° 2 Analyse et conception

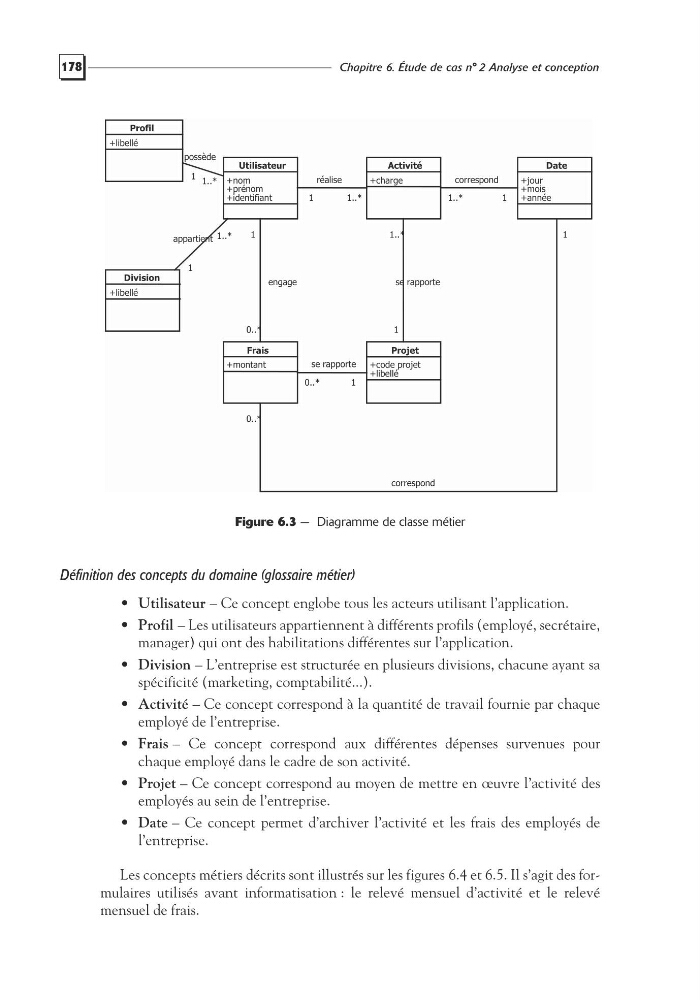

Figure 6.3 — Diagramme de classe métier
Définition des concepts du domaine (glossaire métier)
• Utilisateur – Ce concept englobe tous les acteurs utilisant l’application.
• Profil – Les utilisateurs appartiennent à différents profils (employé, secrétaire,
manager) qui ont des habilitations différentes sur l’application.
• Division – L’entreprise est structurée en plusieurs divisions, chacune ayant sa
spécificité (marketing, comptabilité...).
• Activité – Ce concept correspond à la quantité de travail fournie par chaque
employé de l’entreprise.
• Frais – Ce concept correspond aux différentes dépenses survenues pour
chaque employé dans le cadre de son activité.
• Projet – Ce concept correspond au moyen de mettre en œuvre l’activité des
employés au sein de l’entreprise.
• Date – Ce concept permet d’archiver l’activité et les frais des employés de
l’entreprise.
Les concepts métiers décrits sont illustrés sur les figures 6.4 et 6.5. Il s’agit des formulaires utilisés avant informatisation : le relevé mensuel d’activité et le relevé
mensuel de frais.
correspond
1
0..*
Utilisateur
+nom
+prénom
+identifiant
Activité
+charge
Division
+libellé
Frais
+montant
Projet
+code projet
+libellé
Date
+jour
+mois
+année
réalise
1..*
1
se rapporte
1
1..*
correspond
1
1..*
appartient 1..*
1
engage
0..*
1
se rapporte
1
0..*
Profil
+libellé
possède
1..*
1
