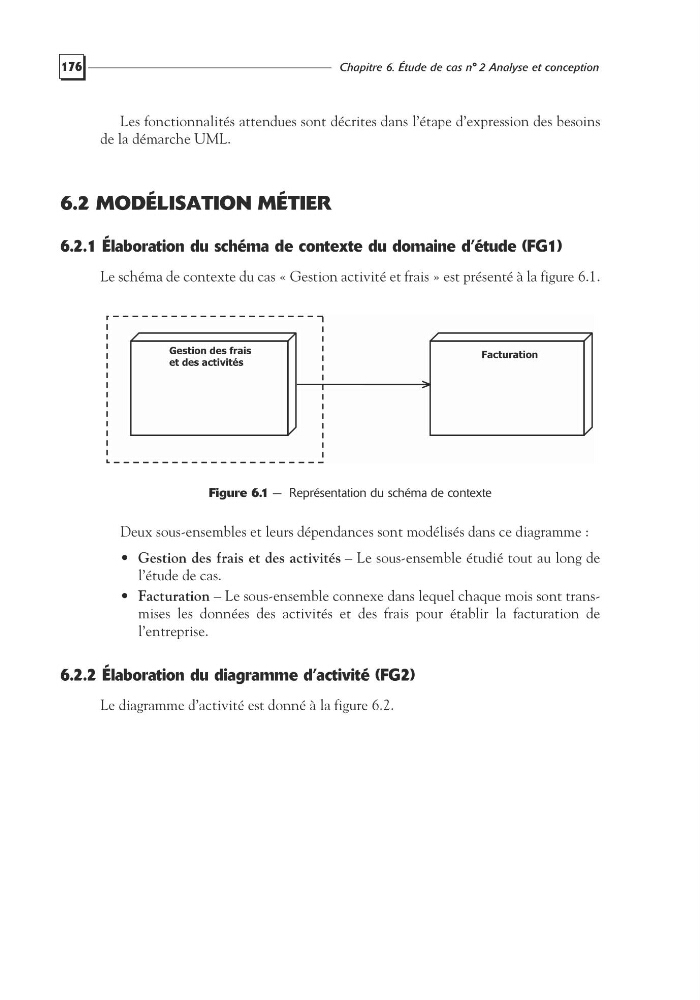

176
Chapitre 6. Étude de cas n° 2 Analyse et conception
Les fonctionnalités attendues sont décrites dans l’étape d’expression des besoins
de la démarche UML.
6.2 MODÉLISATION MÉTIER
6.2.1 Élaboration du schéma de contexte du domaine d’étude (FG1)
Le schéma de contexte du cas « Gestion activité et frais » est présenté à la figure 6.1.
Figure 6.1 — Représentation du schéma de contexte
Deux sous-ensembles et leurs dépendances sont modélisés dans ce diagramme :
• Gestion des frais et des activités – Le sous-ensemble étudié tout au long de
l’étude de cas.
• Facturation – Le sous-ensemble connexe dans lequel chaque mois sont transmises les données des activités et des frais pour établir la facturation de
l’entreprise.
6.2.2 Élaboration du diagramme d’activité (FG2)
Le diagramme d’activité est donné à la figure 6.2.
Gestion des frais
et des activités
Facturation
