Chapitre 5. Étude de cas n° 1 Analyse
Cas d’utilisation 6- « Notifier les moyens arbitrés »
Description textuelle du cas d’utilisation
• Objectif – Permettre au DS de produire les lettres informant les directeurs
d’unité des moyens qui leur sont alloués.
• Acteur concerné – DS.
• Pré condition – Aucune.
• Scénario nominal
1 Le DS demande l’extraction du fichier pour l’édition des lettres type d’attribution de moyens.
2 Le système génère le fichier des lettres de notification.
Description des diagrammes d’analyse du cas d’utilisation
La suite de l’analyse du cas d’utilisation se poursuit par l’élaboration du diagramme
de séquence (fig. 5.23), l’élaboration de l’interface utilisateur (tab. 5.6) et l’élaboration du diagramme de classe (fig. 5.24).

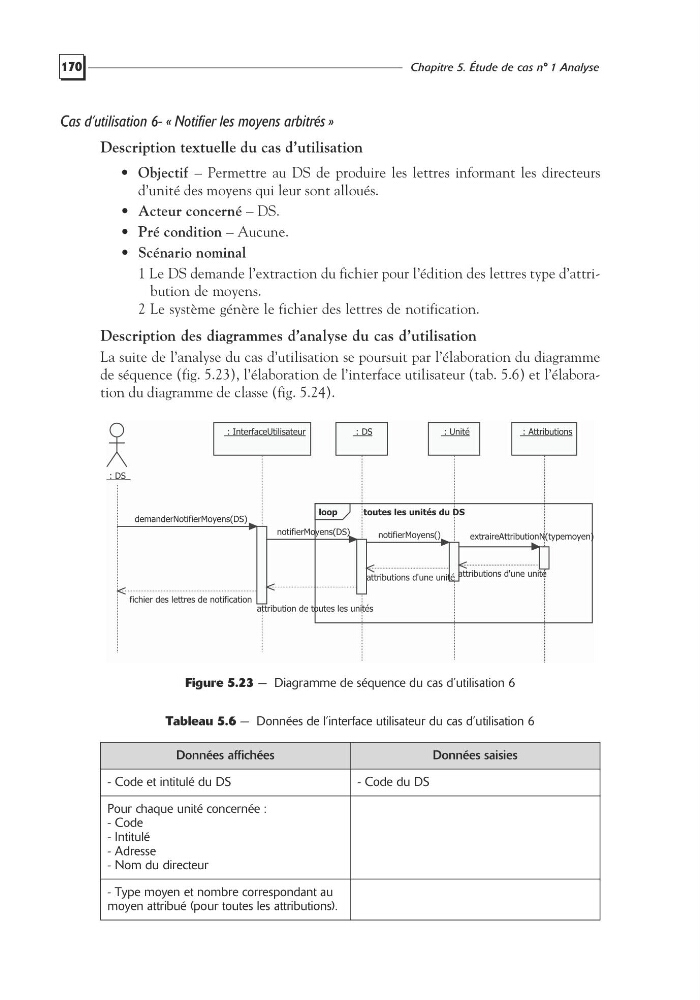

Figure 5.23 — Diagramme de séquence du cas d’utilisation 6
Tableau 5.6 — Données de l’interface utilisateur du cas d’utilisation 6
Données affichées
Données saisies
- Code et intitulé du DS
- Code du DS
Pour chaque unité concernée :
- Code
- Intitulé
- Adresse
- Nom du directeur
- Type moyen et nombre correspondant au
moyen attribué (pour toutes les attributions).
loop
: InterfaceUtilisateur
: Unité
: Attributions
: DS
: DS_
toutes les unités du DS
demanderNotifierMoyens(DS)
notifierMoyens(DS)
notifierMoyens()
extraireAttributionN(typemoyen)
attributions d'une unité
attributions d'une unité
attribution de toutes les unités
fichier des lettres de notification
