5.4 Analyse des cas d’utilisation

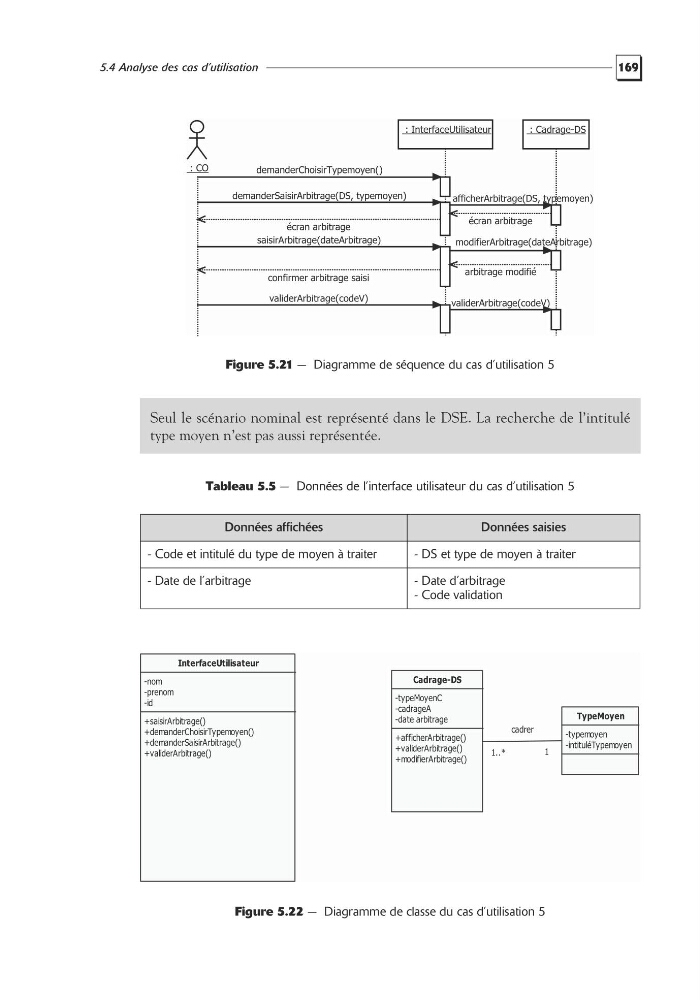

Figure 5.21 — Diagramme de séquence du cas d’utilisation 5
Seul le scénario nominal est représenté dans le DSE. La recherche de l’intitulé
type moyen n’est pas aussi représentée.
Tableau 5.5 — Données de l’interface utilisateur du cas d’utilisation 5
Figure 5.22 — Diagramme de classe du cas d’utilisation 5
Données affichées
Données saisies
- Code et intitulé du type de moyen à traiter
- DS et type de moyen à traiter
- Date de l’arbitrage
- Date d’arbitrage
- Code validation
: InterfaceUtilisateur
: CO
: Cadrage-DS
demanderChoisirTypemoyen()
demanderSaisirArbitrage(DS, typemoyen)
afficherArbitrage(DS, typemoyen)
écran arbitrage
écran arbitrage
saisirArbitrage(dateArbitrage)
modifierArbitrage(dateArbitrage)
arbitrage modifié
confirmer arbitrage saisi
validerArbitrage(codeV)
validerArbitrage(codeV)
Cadrage-DS
-typeMoyenC
-cadrageA
-date arbitrage
+afficherArbitrage()
+validerArbitrage()
+modifierArbitrage()
InterfaceUtilisateur
-nom
-prenom
-id
+saisirArbitrage()
+demanderChoisirTypemoyen()
+demanderSaisirArbitrage()
+validerArbitrage()
TypeMoyen
-typemoyen
-intituléTypemoyen
cadrer
1
1..*
