5.4 Analyse des cas d’utilisation

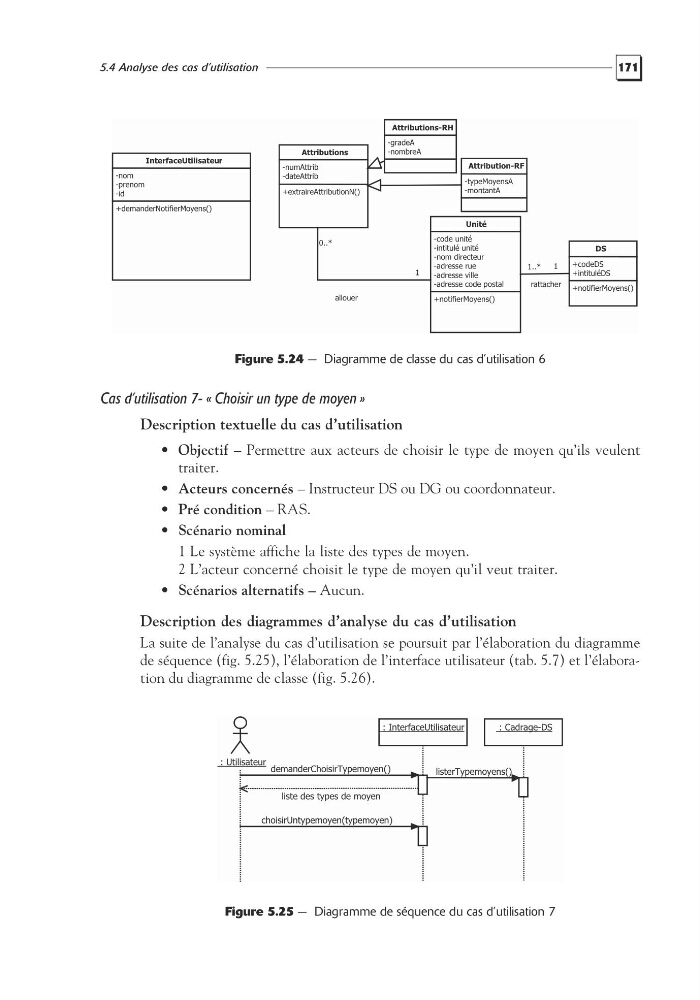

Figure 5.24 — Diagramme de classe du cas d’utilisation 6
Cas d’utilisation 7- « Choisir un type de moyen »
Description textuelle du cas d’utilisation
• Objectif – Permettre aux acteurs de choisir le type de moyen qu’ils veulent
traiter.
• Acteurs concernés – Instructeur DS ou DG ou coordonnateur.
• Pré condition – RAS.
• Scénario nominal
1 Le système affiche la liste des types de moyen.
2 L’acteur concerné choisit le type de moyen qu’il veut traiter.
• Scénarios alternatifs – Aucun.
Description des diagrammes d’analyse du cas d’utilisation
La suite de l’analyse du cas d’utilisation se poursuit par l’élaboration du diagramme
de séquence (fig. 5.25), l’élaboration de l’interface utilisateur (tab. 5.7) et l’élaboration du diagramme de classe (fig. 5.26).
Figure 5.25 — Diagramme de séquence du cas d’utilisation 7
Unité
-code unité
-intitulé unité
-nom directeur
-adresse rue
-adresse ville
-adresse code postal
+notifierMoyens()
Attributions
-numAttrib
-dateAttrib
+extraireAttributionN()
allouer
0..*
1
InterfaceUtilisateur
-nom
-prenom
-id
+demanderNotifierMoyens()
Attributions-RH
-gradeA
-nombreA
Attribution-RF
-typeMoyensA
-montantA
DS
+codeDS
+intituléDS
+notifierMoyens()
rattacher
1..*
1
: Utilisateur
: InterfaceUtilisateur
: Cadrage-DS
demanderChoisirTypemoyen()
listerTypemoyens()
liste des types de moyen
choisirUntypemoyen(typemoyen)
