5.4 Analyse des cas d’utilisation
Description des diagrammes d’analyse du cas d’utilisation
La suite de l’analyse du cas d’utilisation se poursuit par l’élaboration du diagramme
de séquence (fig. 5.13), l’élaboration de l’interface utilisateur (tab. 5.1) et l’élaboration du diagramme de classe (fig. 5.14).
Dans le DSE, les cas d’erreurs ainsi que la recherche des intitulés DS et type de
moyen n’ont pas été représentés.

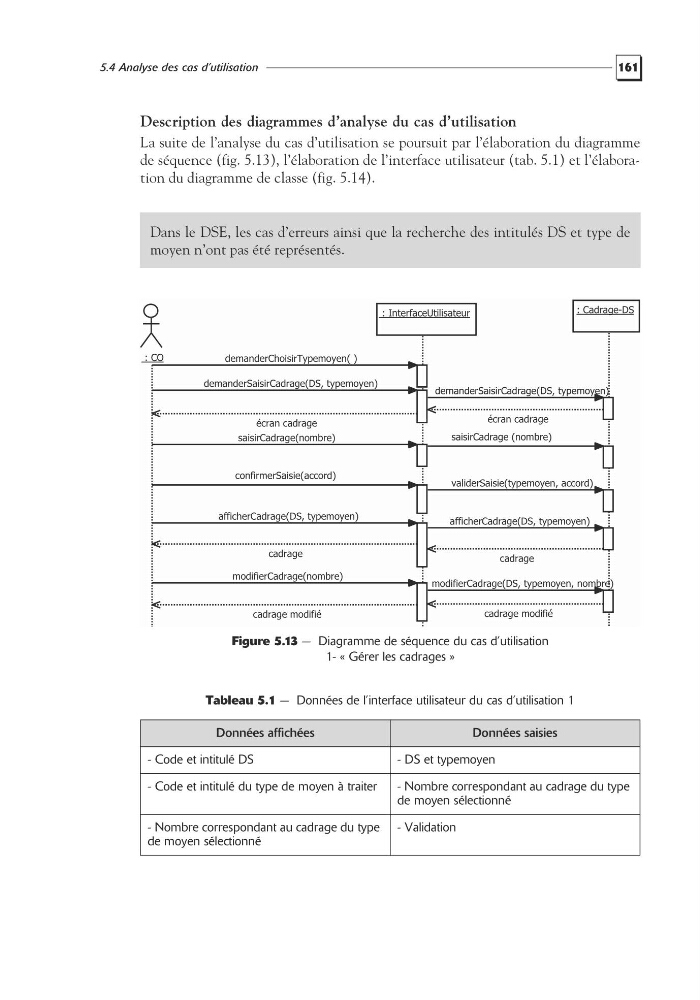

Figure 5.13 — Diagramme de séquence du cas d’utilisation
1- « Gérer les cadrages »
Tableau 5.1 — Données de l’interface utilisateur du cas d’utilisation 1
Données affichées
Données saisies
- Code et intitulé DS
- DS et typemoyen
- Code et intitulé du type de moyen à traiter
- Nombre correspondant au cadrage du type
de moyen sélectionné
- Nombre correspondant au cadrage du type
de moyen sélectionné
- Validation
: InterfaceUtilisateur
: CO
: Cadrage-DS
demanderChoisirTypemoyen( )
demanderSaisirCadrage(DS, typemoyen)
demanderSaisirCadrage(DS, typemoyen)
écran cadrage
écran cadrage
saisirCadrage(nombre)
confirmerSaisie(accord)
validerSaisie(typemoyen, accord)
afficherCadrage(DS, typemoyen)
afficherCadrage(DS, typemoyen)
cadrage
cadrage
modifierCadrage(nombre)
modifierCadrage(DS, typemoyen, nombre)
cadrage modifié
cadrage modifié
saisirCadrage (nombre)
