Chapitre 5. Étude de cas n° 1 Analyse

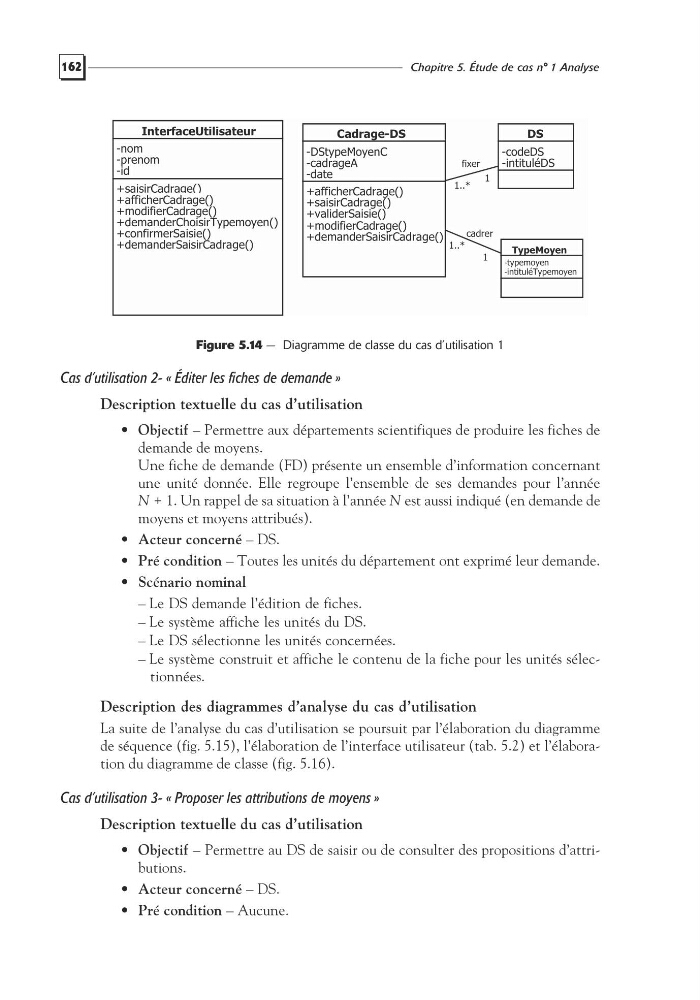

Figure 5.14 — Diagramme de classe du cas d’utilisation 1
Cas d’utilisation 2- « Éditer les fiches de demande »
Description textuelle du cas d’utilisation
• Objectif – Permettre aux départements scientifiques de produire les fiches de
demande de moyens.
Une fiche de demande (FD) présente un ensemble d’information concernant
une unité donnée. Elle regroupe l’ensemble de ses demandes pour l’année
N + 1. Un rappel de sa situation à l’année N est aussi indiqué (en demande de
moyens et moyens attribués).
• Acteur concerné – DS.
• Pré condition – Toutes les unités du département ont exprimé leur demande.
• Scénario nominal
– Le DS demande l’édition de fiches.
– Le système affiche les unités du DS.
– Le DS sélectionne les unités concernées.
– Le système construit et affiche le contenu de la fiche pour les unités sélectionnées.
Description des diagrammes d’analyse du cas d’utilisation
La suite de l’analyse du cas d’utilisation se poursuit par l’élaboration du diagramme
de séquence (fig. 5.15), l’élaboration de l’interface utilisateur (tab. 5.2) et l’élaboration du diagramme de classe (fig. 5.16).
Cas d’utilisation 3- « Proposer les attributions de moyens »
Description textuelle du cas d’utilisation
• Objectif – Permettre au DS de saisir ou de consulter des propositions d’attributions.
• Acteur concerné – DS.
• Pré condition – Aucune.
DS
-codeDS
-intituléDS
Cadrage-DS
-DStypeMoyenC
-cadrageA
-date
+afficherCadrage()
+saisirCadrage()
+validerSaisie()
+modifierCadrage()
+demanderSaisirCadrage()
InterfaceUtilisateur
-nom
-prenom
-id
+saisirCadrage()
+afficherCadrage()
+modifierCadrage()
+demanderChoisirTypemoyen()
+confirmerSaisie()
+demanderSaisirCadrage()
fixer
1
1..*
TypeMoyen
-typemoyen
-intituléTypemoyen
cadrer
1
1..*
