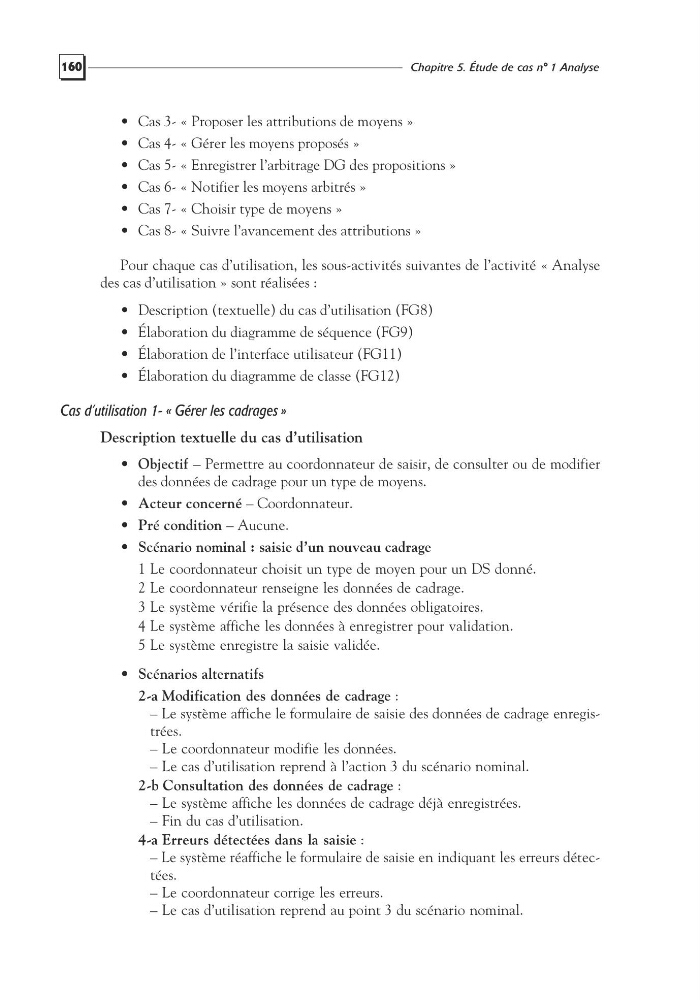

160
Chapitre 5. Étude de cas n° 1 Analyse
• Cas 3- « Proposer les attributions de moyens »
• Cas 4- « Gérer les moyens proposés »
• Cas 5- « Enregistrer l’arbitrage DG des propositions »
• Cas 6- « Notifier les moyens arbitrés »
• Cas 7- « Choisir type de moyens »
• Cas 8- « Suivre l’avancement des attributions »
Pour chaque cas d’utilisation, les sous-activités suivantes de l’activité « Analyse
des cas d’utilisation » sont réalisées :
• Description (textuelle) du cas d’utilisation (FG8)
• Élaboration du diagramme de séquence (FG9)
• Élaboration de l’interface utilisateur (FG11)
• Élaboration du diagramme de classe (FG12)
Cas d’utilisation 1- « Gérer les cadrages »
Description textuelle du cas d’utilisation
• Objectif – Permettre au coordonnateur de saisir, de consulter ou de modifier
des données de cadrage pour un type de moyens.
• Acteur concerné – Coordonnateur.
• Pré condition – Aucune.
• Scénario nominal : saisie d’un nouveau cadrage
1 Le coordonnateur choisit un type de moyen pour un DS donné.
2 Le coordonnateur renseigne les données de cadrage.
3 Le système vérifie la présence des données obligatoires.
4 Le système affiche les données à enregistrer pour validation.
5 Le système enregistre la saisie validée.
• Scénarios alternatifs
2-a Modification des données de cadrage :
– Le système affiche le formulaire de saisie des données de cadrage enregistrées.
– Le coordonnateur modifie les données.
– Le cas d’utilisation reprend à l’action 3 du scénario nominal.
2-b Consultation des données de cadrage :
– Le système affiche les données de cadrage déjà enregistrées.
– Fin du cas d’utilisation.
4-a Erreurs détectées dans la saisie :
– Le système réaffiche le formulaire de saisie en indiquant les erreurs détectées.
– Le coordonnateur corrige les erreurs.
– Le cas d’utilisation reprend au point 3 du scénario nominal.
