5.4 Analyse des cas d’utilisation
5.4 ANALYSE DES CAS D’UTILISATION
5.4.1 Élaboration du diagramme des cas d’utilisation (FG7)
À partir du premier DCU élaboré dans la partie « exigences fonctionnelles », il est
possible d’affiner maintenant l’analyse des différents cas. Cette analyse conduit à
ajouter deux cas d’utilisation.
Choisir type de moyens
Ce cas permet de décrire une seule fois les actions liées au choix d’un type de moyens
et de proposer aux autres cas d’y recourir avec la fonction « include » si besoin.
Suivre l’avancement des attributions
Ce cas est en fait une extension du cas n° 4 avec l’utilisation de la fonction
« extend ». Il permet au coordonnateur de disposer, quand cela est utile, des
tableaux de suivi des attributions. Le diagramme complet des cas d’utilisation est
donné à la figure 5.12.

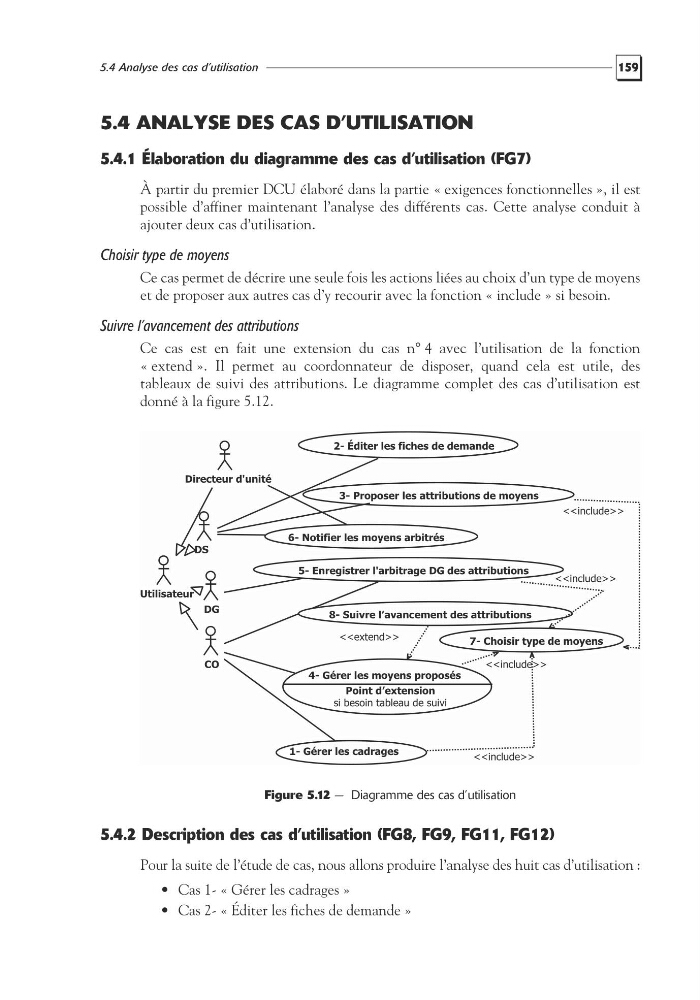

Figure 5.12 — Diagramme des cas d’utilisation
5.4.2 Description des cas d’utilisation (FG8, FG9, FG11, FG12)
Pour la suite de l’étude de cas, nous allons produire l’analyse des huit cas d’utilisation :
• Cas 1- « Gérer les cadrages »
• Cas 2- « Éditer les fiches de demande »
6- Notifier les moyens arbitrés
5- Enregistrer l'arbitrage DG des attributions
4- Gérer les moyens proposés
Point d’extension
si besoin tableau de suivi
DS
Directeur d'unité
CO
DG
Utilisateur
7- Choisir type de moyens
<>
8- Suivre l’avancement des attributions
<>
2- Éditer les fiches de demande
3- Proposer les attributions de moyens
<>
<>
<>
1- Gérer les cadrages
