Chapitre 5. Étude de cas n° 1 Analyse

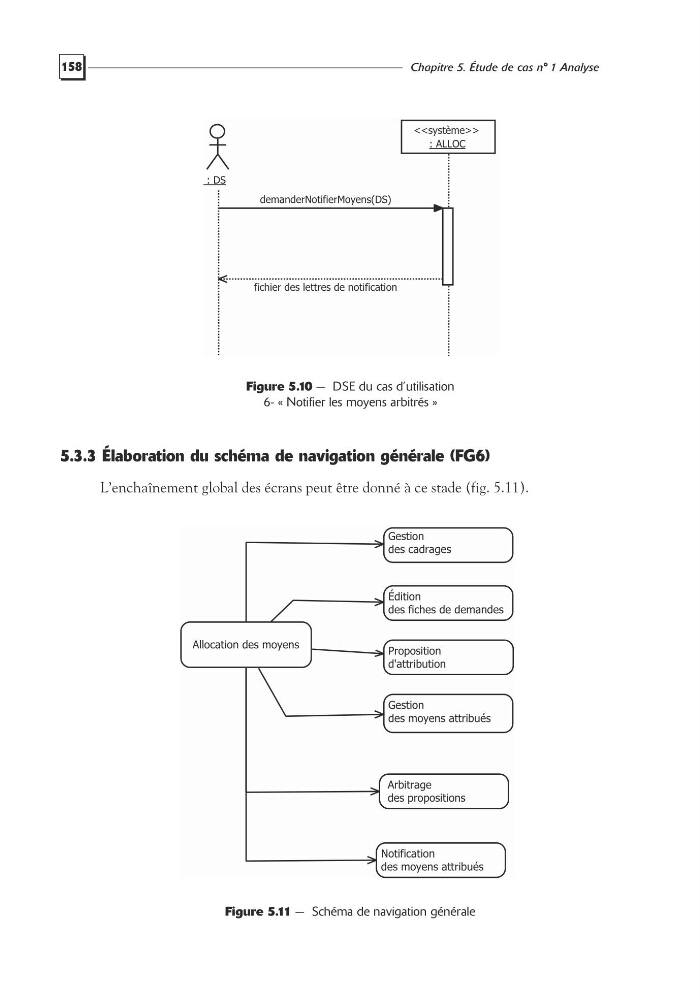

Figure 5.10 — DSE du cas d’utilisation
6- « Notifier les moyens arbitrés »
5.3.3 Élaboration du schéma de navigation générale (FG6)
L’enchaînement global des écrans peut être donné à ce stade (fig. 5.11).
Figure 5.11 — Schéma de navigation générale
: ALLOC
<>
: DS
demanderNotifierMoyens(DS)
fichier des lettres de notification
Allocation des moyens
Gestion
des cadrages
Édition
des fiches de demandes
Proposition
d'attribution
Arbitrage
des propositions
Gestion
des moyens attribués
Notification
des moyens attribués
