Chapitre 5. Étude de cas n° 1 Analyse

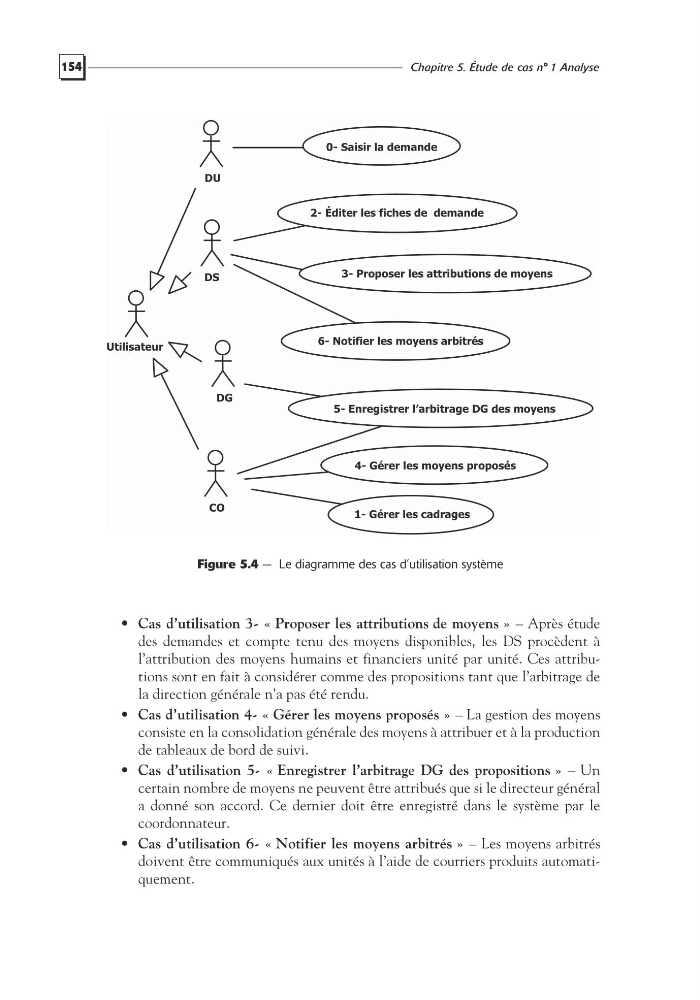

Figure 5.4 — Le diagramme des cas d’utilisation système
• Cas d’utilisation 3- « Proposer les attributions de moyens » – Après étude
des demandes et compte tenu des moyens disponibles, les DS procèdent à
l’attribution des moyens humains et financiers unité par unité. Ces attributions sont en fait à considérer comme des propositions tant que l’arbitrage de
la direction générale n’a pas été rendu.
• Cas d’utilisation 4- « Gérer les moyens proposés » – La gestion des moyens
consiste en la consolidation générale des moyens à attribuer et à la production
de tableaux de bord de suivi.
• Cas d’utilisation 5- « Enregistrer l’arbitrage DG des propositions » – Un
certain nombre de moyens ne peuvent être attribués que si le directeur général
a donné son accord. Ce dernier doit être enregistré dans le système par le
coordonnateur.
• Cas d’utilisation 6- « Notifier les moyens arbitrés » – Les moyens arbitrés
doivent être communiqués aux unités à l’aide de courriers produits automatiquement.
6- Notifier les moyens arbitrés
2- Éditer les fiches de demande
4- Gérer les moyens proposés
5- Enregistrer l’arbitrage DG des moyens
0- Saisir la demande
DG
DS
DU
CO
3- Proposer les attributions de moyens
Utilisateur
1- Gérer les cadrages
