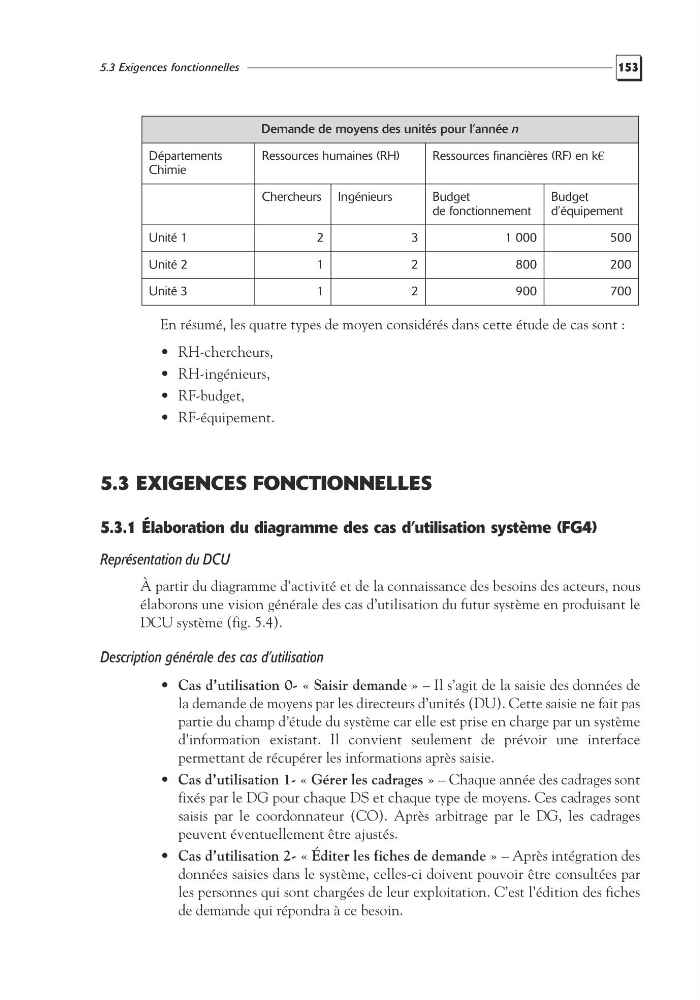

153
5.3 Exigences fonctionnelles
En résumé, les quatre types de moyen considérés dans cette étude de cas sont :
• RH-chercheurs,
• RH-ingénieurs,
• RF-budget,
• RF-équipement.
5.3 EXIGENCES FONCTIONNELLES
5.3.1 Élaboration du diagramme des cas d’utilisation système (FG4)
Représentation du DCU
À partir du diagramme d’activité et de la connaissance des besoins des acteurs, nous
élaborons une vision générale des cas d’utilisation du futur système en produisant le
DCU système (fig. 5.4).
Description générale des cas d’utilisation
• Cas d’utilisation 0- « Saisir demande » – Il s’agit de la saisie des données de
la demande de moyens par les directeurs d’unités (DU). Cette saisie ne fait pas
partie du champ d’étude du système car elle est prise en charge par un système
d’information existant. Il convient seulement de prévoir une interface
permettant de récupérer les informations après saisie.
• Cas d’utilisation 1- « Gérer les cadrages » – Chaque année des cadrages sont
fixés par le DG pour chaque DS et chaque type de moyens. Ces cadrages sont
saisis par le coordonnateur (CO). Après arbitrage par le DG, les cadrages
peuvent éventuellement être ajustés.
• Cas d’utilisation 2- « Éditer les fiches de demande » – Après intégration des
données saisies dans le système, celles-ci doivent pouvoir être consultées par
les personnes qui sont chargées de leur exploitation. C’est l’édition des fiches
de demande qui répondra à ce besoin.
Demande de moyens des unités pour l’année n
Départements
Chimie
Ressources humaines (RH)
Ressources financières (RF) en k€
Chercheurs Ingénieurs
Budget
de fonctionnement
Budget
d’équipement
Unité 1
2
3
1 000
500
Unité 2
1
2
800
200
Unité 3
1
2
900
700
