152
Chapitre 5. Étude de cas n° 1 Analyse
• Histo-demandes – Historique de toutes les demandes en ressources humaines
ou en ressources financières exprimées par l’unité.
• Histo-attributions – Historique des attributions en ressources humaines ou
en ressources financières faites à l’unité.

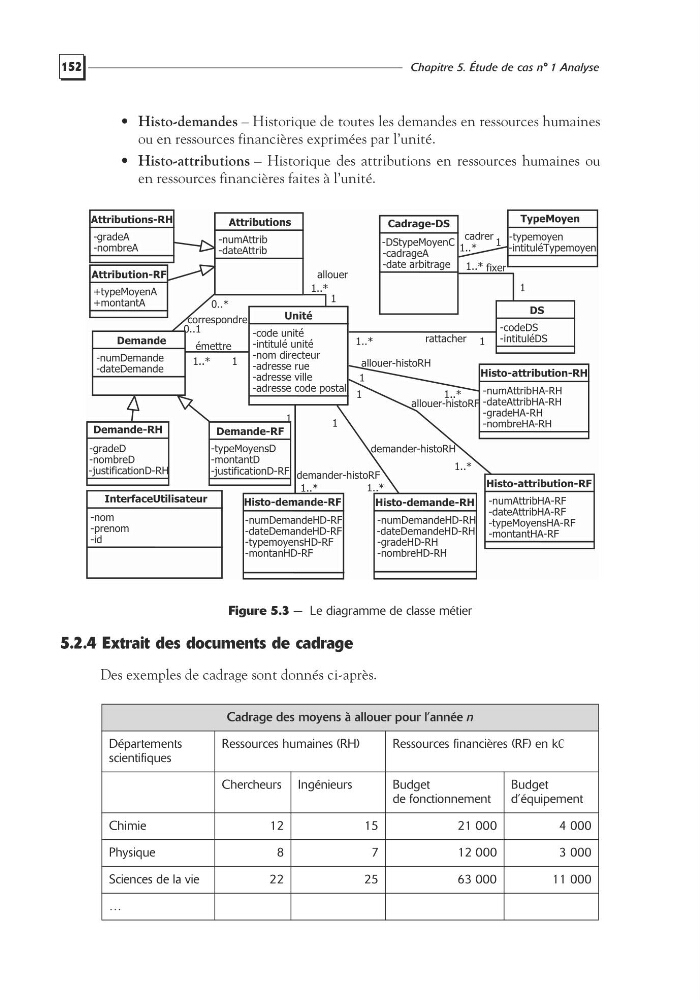

Figure 5.3 — Le diagramme de classe métier
5.2.4 Extrait des documents de cadrage
Des exemples de cadrage sont donnés ci-après.
Cadrage des moyens à allouer pour l’année n
Départements
scientifiques
Ressources humaines (RH)
Ressources financières (RF) en k€
Chercheurs Ingénieurs
Budget
de fonctionnement
Budget
d’équipement
Chimie
12
15
21 000
4 000
Physique
8
7
12 000
3 000
Sciences de la vie
22
25
63 000
11 000
…
-montantHA-RF
Histo-attribution-RF
Unité
-code unité
-intitulé unité
-nom directeur
-adresse rue
-adresse ville
-adresse code postal
Demande
-numDemande
-dateDemande
Demande-RH
-gradeD
-nombreD
-justificationD-RH
Demande-RF
-typeMoyensD
-montantD
-justificationD-RF
Histo-demande-RH
-numDemandeHD-RH
-dateDemandeHD-RH
-gradeHD-RH
-nombreHD-RH
Histo-attribution-RH
-numAttribHA-RH
-dateAttribHA-RH
-gradeHA-RH
-nombreHA-RH
DS
-codeDS
-intituléDS
Cadrage-DS
-DStypeMoyenC
-cadrageA
-date arbitrage
Attributions
-numAttrib
-dateAttrib
Attributions-RH
-gradeA
-nombreA
Attribution-RF
+typeMoyenA
+montantA
émettre
1
1..*
allouer
1..*
1
rattacher 1
1..*
fixer
1..*
1
demander-histoRH
1..*
1
allouer-histoRH
1..*
1
Histo-demande-RF
-numDemandeHD-RF
-dateDemandeHD-RF
-typemoyensHD-RF
-montanHD-RF
-numAttribHA-RF
-dateAttribHA-RF
-typeMoyensHA-RF
demander-histoRF
1..*
1
allouer-histoRF
1..*
1
InterfaceUtilisateur
-nom
-prenom
-id
correspondre
0..*
0..1
TypeMoyen
-typemoyen
-intituléTypemoyen
cadrer 1
1..*
