5.2 Modélisation métier

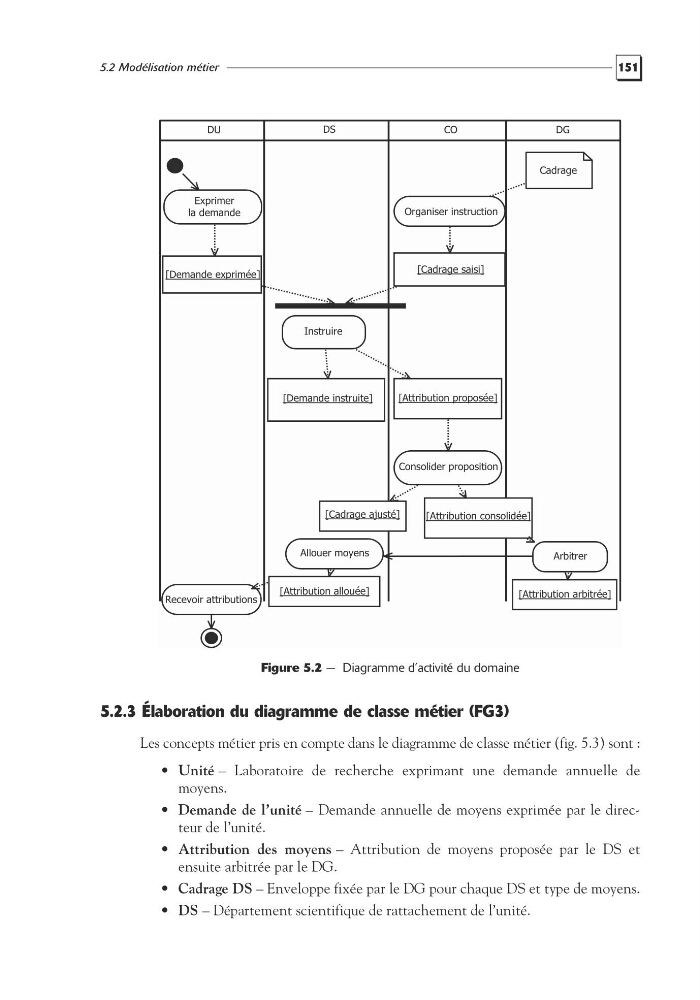

Figure 5.2 — Diagramme d’activité du domaine
5.2.3 Élaboration du diagramme de classe métier (FG3)
Les concepts métier pris en compte dans le diagramme de classe métier (fig. 5.3) sont :
• Unité – Laboratoire de recherche exprimant une demande annuelle de
moyens.
• Demande de l’unité – Demande annuelle de moyens exprimée par le directeur de l’unité.
• Attribution des moyens – Attribution de moyens proposée par le DS et
ensuite arbitrée par le DG.
• Cadrage DS – Enveloppe fixée par le DG pour chaque DS et type de moyens.
• DS – Département scientifique de rattachement de l’unité.
DU
DS
CO
DG
Exprimer
la demande
Organiser instruction
[Demande exprimée]
[Cadrage saisi]
Cadrage
Instruire
[Demande instruite]
[Attribution proposée]
Consolider proposition
[Attribution consolidée]
Arbitrer
[Attribution arbitrée]
Allouer moyens
[Attribution allouée]
Recevoir attributions
[Cadrage ajusté]
