5.3 Exigences fonctionnelles
5.3.2 Élaboration du diagramme de séquence système (FG5)
Au stade de la description du niveau métier, il est possible de donner une première
représentation des diagrammes de séquence (DSE) en considérant les interactions
entre les acteurs et le système pris dans son ensemble. Ainsi, nous établissons :
• Le DSE du cas d’utilisation 1 « Gérer les cadrages » (fig. 5.5).
• Le DSE du cas d’utilisation 2 « Éditer les fiches de demande » (fig. 5.6).
• Le DSE du cas d’utilisation 3 « Proposer les attributions de moyens »
(fig. 5.7).
• Le DSE du cas d’utilisation 4 « Gérer les moyens proposés » (fig. 5.8).
• Le DSE du cas d’utilisation 5 « Enregistrer l’arbitrage DG des propositions »
(fig. 5.9).
• Le DSE du cas d’utilisation 6 « Notifier les moyens arbitrés » (fig. 5.10).

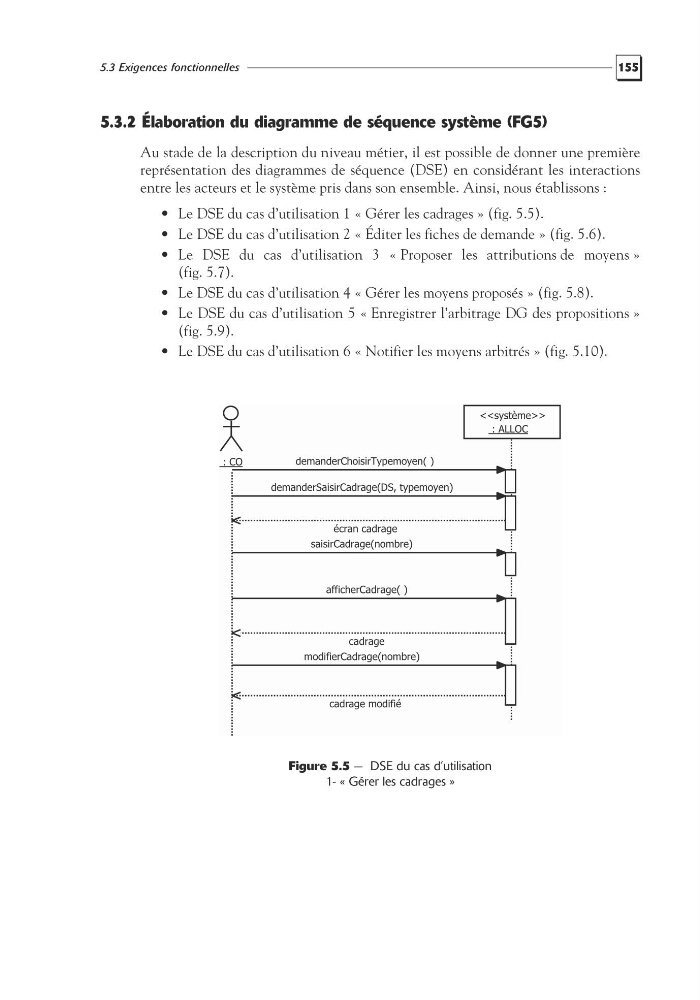

Figure 5.5 — DSE du cas d’utilisation
1- « Gérer les cadrages »
: ALLOC
<>
: CO
demanderChoisirTypemoyen( )
demanderSaisirCadrage(DS, typemoyen)
écran cadrage
saisirCadrage(nombre)
afficherCadrage( )
cadrage
modifierCadrage(nombre)
cadrage modifié
