Chapitre 4. Démarche de développement

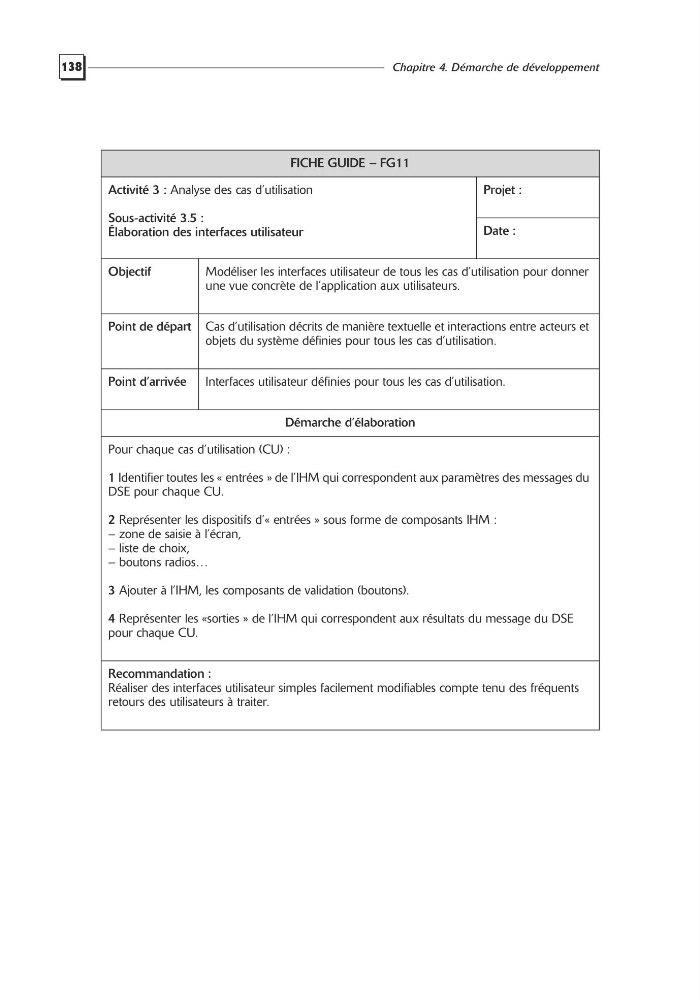

FICHE GUIDE – FG11
Activité 3 : Analyse des cas d’utilisation
Sous-activité 3.5 :
Élaboration des interfaces utilisateur
Projet :
Date :
Objectif
Modéliser les interfaces utilisateur de tous les cas d’utilisation pour donner
une vue concrète de l’application aux utilisateurs.
Point de départ Cas d’utilisation décrits de manière textuelle et interactions entre acteurs et
objets du système définies pour tous les cas d’utilisation.
Point d’arrivée
Interfaces utilisateur définies pour tous les cas d’utilisation.
Démarche d’élaboration
Pour chaque cas d’utilisation (CU) :
1 Identifier toutes les « entrées » de l’IHM qui correspondent aux paramètres des messages du
DSE pour chaque CU.
2 Représenter les dispositifs d’« entrées » sous forme de composants IHM :
– zone de saisie à l’écran,
– liste de choix,
– boutons radios…
3 Ajouter à l’IHM, les composants de validation (boutons).
4 Représenter les «sorties » de l’IHM qui correspondent aux résultats du message du DSE
pour chaque CU.
Recommandation :
Réaliser des interfaces utilisateur simples facilement modifiables compte tenu des fréquents
retours des utilisateurs à traiter.
