4.5 Démarche de développement UP7
Exigences fonctionnelles

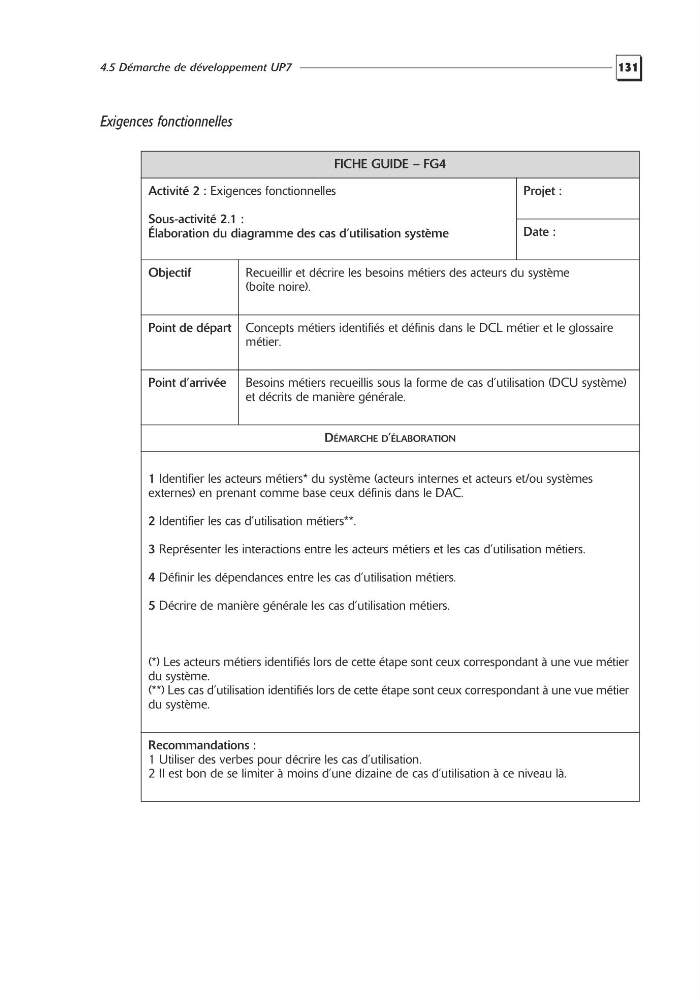

FICHE GUIDE – FG4
Activité 2 : Exigences fonctionnelles
Sous-activité 2.1 :
Élaboration du diagramme des cas d’utilisation système
Projet :
Date :
Objectif
Recueillir et décrire les besoins métiers des acteurs du système
(boîte noire).
Point de départ Concepts métiers identifiés et définis dans le DCL métier et le glossaire
métier.
Point d’arrivée
Besoins métiers recueillis sous la forme de cas d’utilisation (DCU système)
et décrits de manière générale.
DÉMARCHE D’ÉLABORATION
1 Identifier les acteurs métiers* du système (acteurs internes et acteurs et/ou systèmes
externes) en prenant comme base ceux définis dans le DAC.
2 Identifier les cas d’utilisation métiers**.
3 Représenter les interactions entre les acteurs métiers et les cas d’utilisation métiers.
4 Définir les dépendances entre les cas d’utilisation métiers.
5 Décrire de manière générale les cas d’utilisation métiers.
(*) Les acteurs métiers identifiés lors de cette étape sont ceux correspondant à une vue métier
du système.
(**) Les cas d’utilisation identifiés lors de cette étape sont ceux correspondant à une vue métier
du système.
Recommandations :
1 Utiliser des verbes pour décrire les cas d’utilisation.
2 Il est bon de se limiter à moins d’une dizaine de cas d’utilisation à ce niveau là.
