Chapitre 4. Démarche de développement

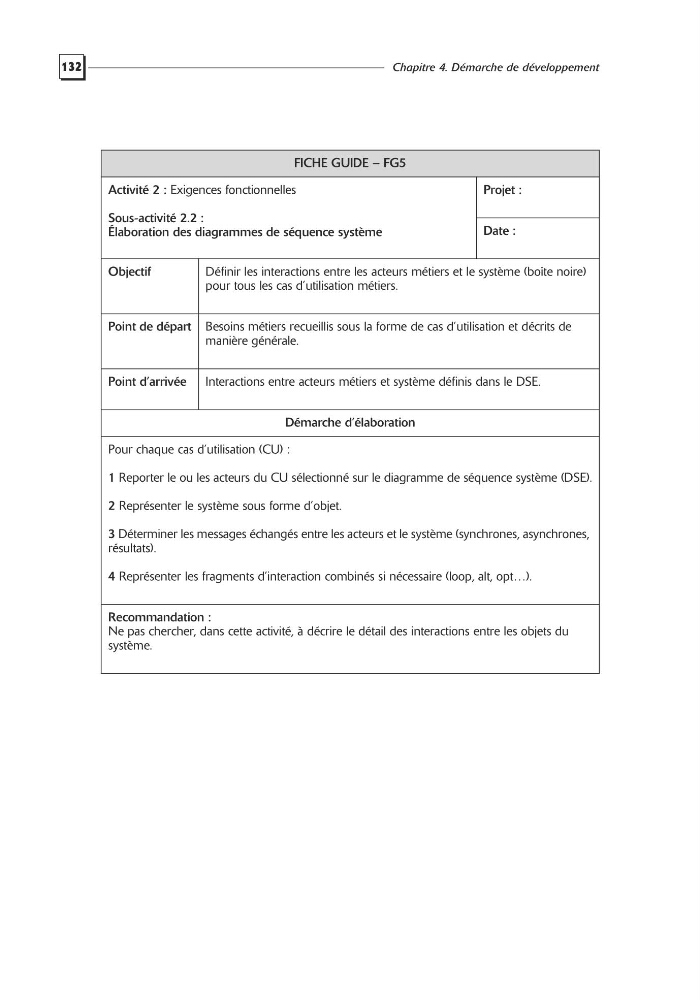

FICHE GUIDE – FG5
Activité 2 : Exigences fonctionnelles
Sous-activité 2.2 :
Élaboration des diagrammes de séquence système
Projet :
Date :
Objectif
Définir les interactions entre les acteurs métiers et le système (boîte noire)
pour tous les cas d’utilisation métiers.
Point de départ Besoins métiers recueillis sous la forme de cas d’utilisation et décrits de
manière générale.
Point d’arrivée
Interactions entre acteurs métiers et système définis dans le DSE.
Démarche d’élaboration
Pour chaque cas d’utilisation (CU) :
1 Reporter le ou les acteurs du CU sélectionné sur le diagramme de séquence système (DSE).
2 Représenter le système sous forme d’objet.
3 Déterminer les messages échangés entre les acteurs et le système (synchrones, asynchrones,
résultats).
4 Représenter les fragments d’interaction combinés si nécessaire (loop, alt, opt…).
Recommandation :
Ne pas chercher, dans cette activité, à décrire le détail des interactions entre les objets du
système.
